Industrielles DIN-Netzteil 12V
Einleitung

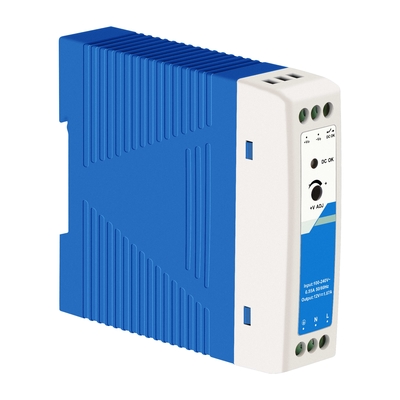

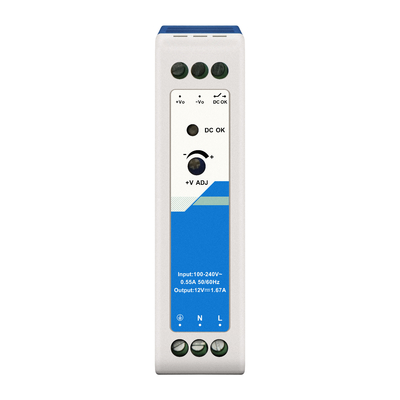

Das IM-DAC220/DC12V1.67A wandelt AC220V in DC12V für industrielle PoE-Switches um und zeichnet sich durch
- kostengünstig
- energieeffizient
- Universeller Eingangsspannungsbereich von 85 - 264 VAC oder 120 - 370 VDC
- Akzeptiert AC- oder DC-Eingang (doppelte Nutzung desselben Anschlusses)
- Betriebsumgebungstemperaturbereich: -30°C bis +70°C
- Hoher Wirkungsgrad bis zu 86%, hohe Zuverlässigkeit
- DC OK-Funktion
- Schutz vor Ausgangskurzschluss, Überstrom, Überspannung, Übertemperatur
- Betriebshöhe bis zu 5000 m
- Montierbar auf DIN-Schiene TS-35/7,5 oder 15
- Hält einer Eingangsspannung von 305 VAC für 5 Sekunden stand
- Sicherheit gemäß UL/EN/IEC/BS EN62368, UL61010, UL508
Mit guter EMV-Leistung, Störfestigkeit und Zuverlässigkeit kann es den stabilen und kontinuierlichen Betrieb des Automatisierungssystems gewährleisten.
Technische Daten
| Eingang |
| Artikel |
Betriebsbedingungen |
Min. |
Typ. |
Max. |
Einheit |
| Eingangsspannungsbereich |
AC-Eingang |
85 |
|
264 |
VAC |
| DC-Eingang |
120 |
|
370 |
VDC |
| Eingangsfrequenz |
AC-Eingang |
47 |
|
63 |
Hz |
| Eingangsstrom |
115VAC |
|
|
0,55 |
A |
| 230VAC |
|
|
0,35 |
| Einschaltstrom |
115VAC (Kaltstart) |
|
90 |
|
| 230VAC (Kaltstart) |
|
35 |
|
| Leckstrom |
240VAC |
<0,5mA |
| Hot Plug |
|
Nicht verfügbar |
| Ausgang |
| Artikel |
Betriebsbedingungen |
Min. |
Typ. |
Max. |
Einheit |
| Ausgangsspannungsgenauigkeit |
Volllastbereich/48V |
|
±1,0 |
|
% |
| Leitungsregelung |
Nennlast |
|
±1,0 |
|
| Lastregelung |
230VAC |
|
±1,0 |
|
| Minimale Last |
0 |
|
|
|
|
| Restwelligkeit und Rauschen |
20MHz Bandbreite
(Spitze-Spitze-Wert)
|
|
MΩ |
120 |
mV |
| Temperaturkoeffizient |
|
|
±0,03 |
|
Eingangsspannungsreduzierung |
| Haltezeit |
115VAC |
|
90 |
|
ms |
| 230VAC |
|
50 |
|
| DC OK-Signal |
Ausgangsspannung einstellbar
Bereich ADJ
|
9-13,5V/40mA |
| Überstromschutz |
|
≥125% Io, Konstantstrommodus, Selbstwiederherstellung |
| Kurzschlussschutz |
|
Konstantstrommodus
erholt sich automatisch
nachdem die Fehlerbedingung behoben ist
|
|
Überspannungsschutz
|
|
≤16,2V |
Ausgangsspannung "Hiccup"
|
| Allgemein |
| Artikel |
Betriebsbedingungen |
Min. |
Typ. |
Max. |
Einheit |
|
Isolationsprüfung
|
Prüfspannung: 500 VDC |
Elektrische Festigkeitsprüfung für 1 Minute, Leckstrom<10mA |
4000 |
|
|
VAC |
| Ausgang- |
2000 |
|
|
| Betriebstemperatur |
500 |
|
|
|
Isolationswiderstand
Eingang-
|
Prüfspannung: 500 VDC |
100 |
MΩ |
|
|
Eingang-Ausgang
|
| Ausgang- |
|
|
| Betriebstemperatur |
|
|
| -30 |
|
+70 |
|
°C |
Lagertemperatur |
| -40 |
|
+85 |
|
Lagerfeuchtigkeit |
|
| Nicht kondensierend |
10 |
95 |
|
%RH |
Betriebsfeuchtigkeit |
| 20 |
90 |
|
Schaltfrequenz |
| 230VAC, 100% Last |
65 |
|
kHz |
|
Leistungsreduzierung |
| Betriebs- |
temperatur
Reduzierung
50°C bis 70°C
|
2,5 |
%/°C |
|
|
Eingangsspannungsreduzierung |
| 85VAC-100VAC |
1,33 |
%/VAC |
|
|
Sicherheitsstandard |
| Konstruktion gemäß UL/EN/IEC/BS EN62368-1, |
|
UL61010-1, UL508
Sicherheitsklasse
|
| KLASSE I |
|
MTBF |
| MIL-HDBK-217F@25°C |
>300.000h |
Mechanisch |
| Gehäusematerial |
| Kunststoff, hitzebeständig (UL94V-0) |
Abmessungen |
| 95,00 x 22,50 x 85,00 mm |
Gewicht |
| 125g (Typ.) |
Kühlmethode |
| Freie Konvektion |
Prüfstandards und Ergebnisse |
Elektromagnetische Verträglichkeit
| Emissionen |
| CE |
CISPR32/EN55032 KLASSE B |
Oberschwingungsstrom |
| CISPR32/EN55032 KLASSE B |
Oberschwingungsstrom |
| IEC/EN61000-3-2 KLASSE A |
Immunität |
| ESD |
IEC/EN 61000-4-2 |
Kontakt ±6KV/Luft ±8KV
Kriterium A
|
Spannungseinbrüche |
| IEC/EN 61000-4-3 10V/m |
Kriterium A |
Spannungseinbrüche |
| IEC/EN 61000-4-4 ±2KV |
Kriterium A |
Spannungseinbrüche |
| IEC/EN 61000-4-5 Leitung-Leitung ±2KV/Leitung-Erde ±4KV |
Kriterium A |
Spannungseinbrüche |
| IEC/EN61000-4-6 10 Vr.m.s |
Kriterium A |
Spannungseinbrüche |
| IEC/EN61000-4-8 30A/m |
Kriterium A |
Spannungseinbrüche |
|
kurze Unterbrechungen und Spannungsänderungen Immunität
IEC/EN61000-4-11
|
100% Einbruch 1 Periode
30% Einbruch 25 Perioden (50Hz)
30 Perioden (60Hz)
Kriterium B
|
Hinweis |
1. Bei einer AC-Eingangsspannung zwischen 85-100 VAC und einem DC-Eingang zwischen 120-140 VDC muss die Ausgangsleistung gemäß den Temperatur-Derating-Kurven reduziert werden.
2. Dieses Produkt ist für Anwendungen mit natürlicher Luftkühlung geeignet.
Bestelloptionen
IM-DAC220/DC12V1.67A
| AC220V auf DC12V 1,67A, 20W, Hutschienenmontage, -30°C bis 70°C |
IM-DAC220/DC24V1A |
| AC220V auf DC24V 1A, 24W, Hutschienenmontage, -30°C bis 70°C |
IM-DAC220/DC48V2.5A |
| AC220V auf DC48V 2,5A, 120W, Hutschienenmontage, -40°C bis 70°C |
IM-DAC220/DC48V5A |
| AC220V auf DC48V 5A, 240W, Hutschienenmontage, -40°C bis 70°C |
IM-DAC220/DC48V10A |
| AC220V auf DC48V 10A, 480W, Hutschienenmontage, -40°C bis 70°C |
FAQ |
1. Was bedeutet "DIN-Schiene" und wie wird dieses Netzteil installiert?
DIN-Schiene bezieht sich auf eine standardisierte Metallschiene, die üblicherweise in elektrischen Gehäusen, Schalttafeln und Verteilerkästen verwendet wird. Sie ermöglicht das schnelle und sichere Einrasten von Komponenten, ohne dass einzelne Bohrungen oder kundenspezifische Halterungen erforderlich sind.

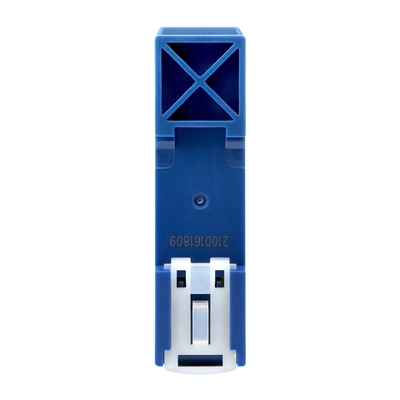

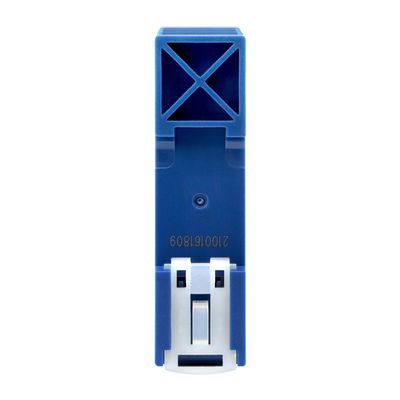

Unser 12V 1,67A Netzteil ist mit einer integrierten DIN-Schienen-Klammer auf der Rückseite ausgestattet, die eine sekundenschnelle Montage auf einer Standard-35mm-DIN-Schiene ermöglicht. Dies macht die Installation schnell, ordentlich und einfach zu warten in professionellen Schaltschrankbauumgebungen.
Es wird häufig in der industriellen Automatisierung, Gebäudeleittechnik, CCTV-Schaltanlagen und in allen Anwendungen eingesetzt, bei denen eine ordentliche und zuverlässige Stromverteilung erforderlich ist.
2. Was ist die Ausgangsleistung dieses Geräts und reicht sie für meine Anwendung aus?
Dieses Netzteil liefert eine geregelte DC-Ausgangsspannung von 12V bei 1,67A, was einer Gesamtleistung von etwa 20W entspricht.
Es eignet sich gut für die Stromversorgung von Geräten wie kleinen PoE-Injektoren, Netzwerk-Switches, Sensoren, Relaismodulen, LED-Controllern und anderen 12V-Industriegeräten mit moderatem Leistungsbedarf.
Wenn Ihre Anwendung einen höheren Strom oder eine höhere Leistung benötigt, führen wir auch DIN-Schienen-Netzteile mit verschiedenen Ausgangsleistungen. Bitte teilen Sie uns Ihre Lastanforderungen mit, und wir können das am besten geeignete Modell für Ihre Einrichtung empfehlen.
3. Ist dieses Netzteil sicher für den Einsatz in rauen oder anspruchsvollen Industrieumgebungen?
Ja, unser DIN-Schienen-Netzteil ist für die Anforderungen von Industrieumgebungen ausgelegt. Es verfügt über einen weiten AC-Eingangsbereich, der typischerweise 85V bis 264V AC akzeptiert, wodurch es in verschiedenen Ländern und Regionen ohne separaten Spannungswähler eingesetzt werden kann.
Das Gerät verfügt über integrierte Schutzfunktionen gegen Überspannung, Überstrom und Kurzschlüsse, die sowohl das Netzteil selbst als auch Ihre angeschlossenen Geräte unter abnormalen Bedingungen schützen.
Es ist für den zuverlässigen Betrieb über einen weiten Temperaturbereich ausgelegt und entspricht den relevanten Sicherheitszertifizierungen, was es zu einer zuverlässigen Wahl für den kontinuierlichen 24/7-Betrieb in Schaltschränken, Fabrikhallen und Außenbereichen macht.
