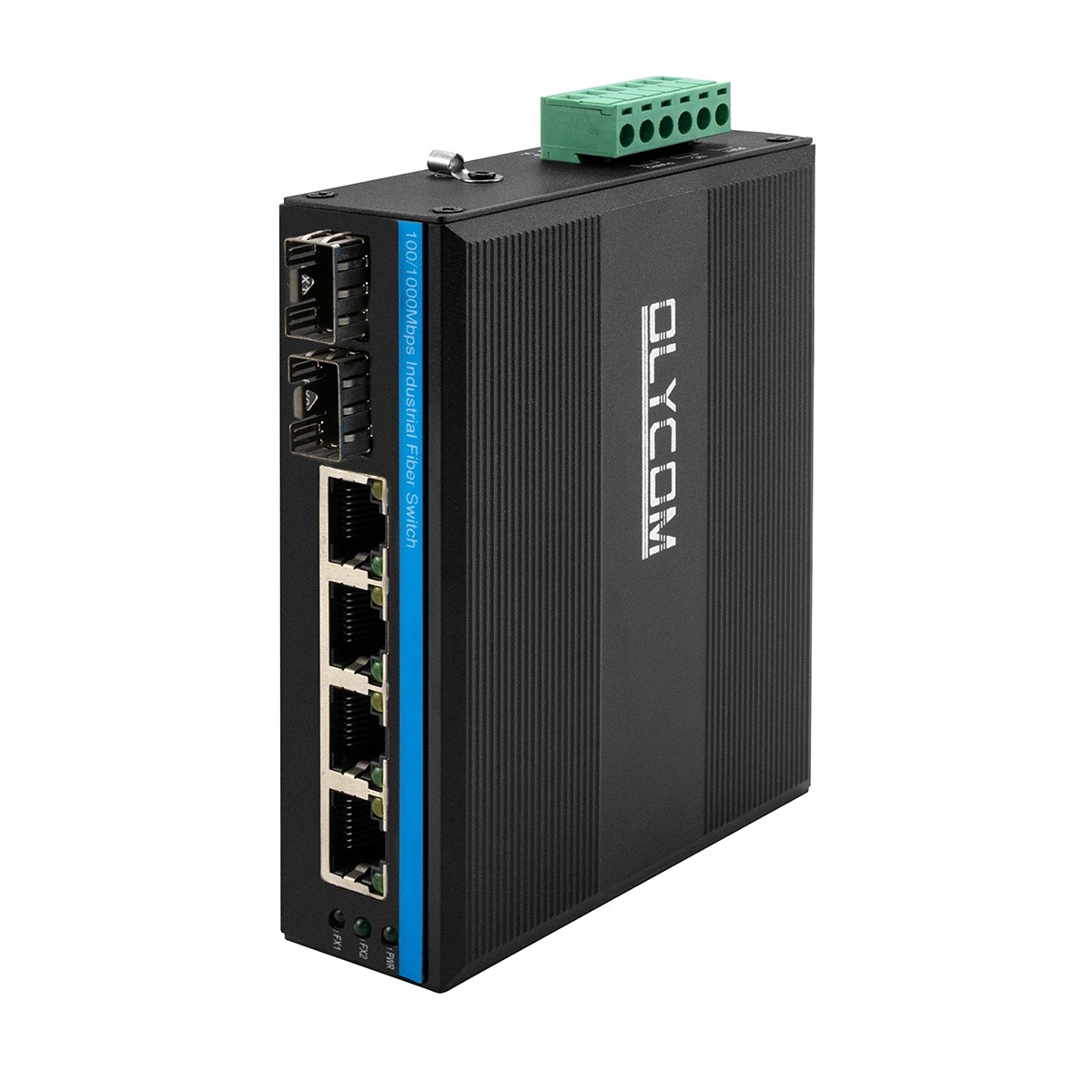

4-Port-Solar- oder batteriebetriebener PoE-Switch
Kugelpunkte
- Dual Input: DC24V und IEEE802.3af/at PoE-Ausgang mit eingebauten Spannungsbooster ((wenn Sie keine Faseranschlüsse benötigen, überprüfen Sie bitte unseren anderen PoE-Switch IM-WP054BGE)
- Voll Gigabitgeschwindigkeit: 2*100/1000M automatisch anpassungsfähige SFP-Faser-Ports und 4*10/100/1000Base-T Ethernet PoE-Ports
- Industriedesign: Kompaktes IP40 robustes Metallgehäuse, -40°C bis 75°C, Unterstützung von DIN-Rail & Wandmontage
- Anwendungsbereich: Solarenergiesysteme, Wohnmobile/Fahrzeuge/Lkw/Bus und VoIP/Zugangskontrollsysteme
Wesentliche Merkmale
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Erkennung der PoE-Modelle von elektrischen Geräten
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- Unterstützung von POE-IP-Kameras über den drahtlosen Zugangspunkt (WLAN) von 5 Ethernet-Kabelkategorien
Technische Daten
| Produktbezeichnung |
100/1000Mbps Industrie-Solar-PoE-Schalter |
| Modell Nr. |
Im-FP244BGE |

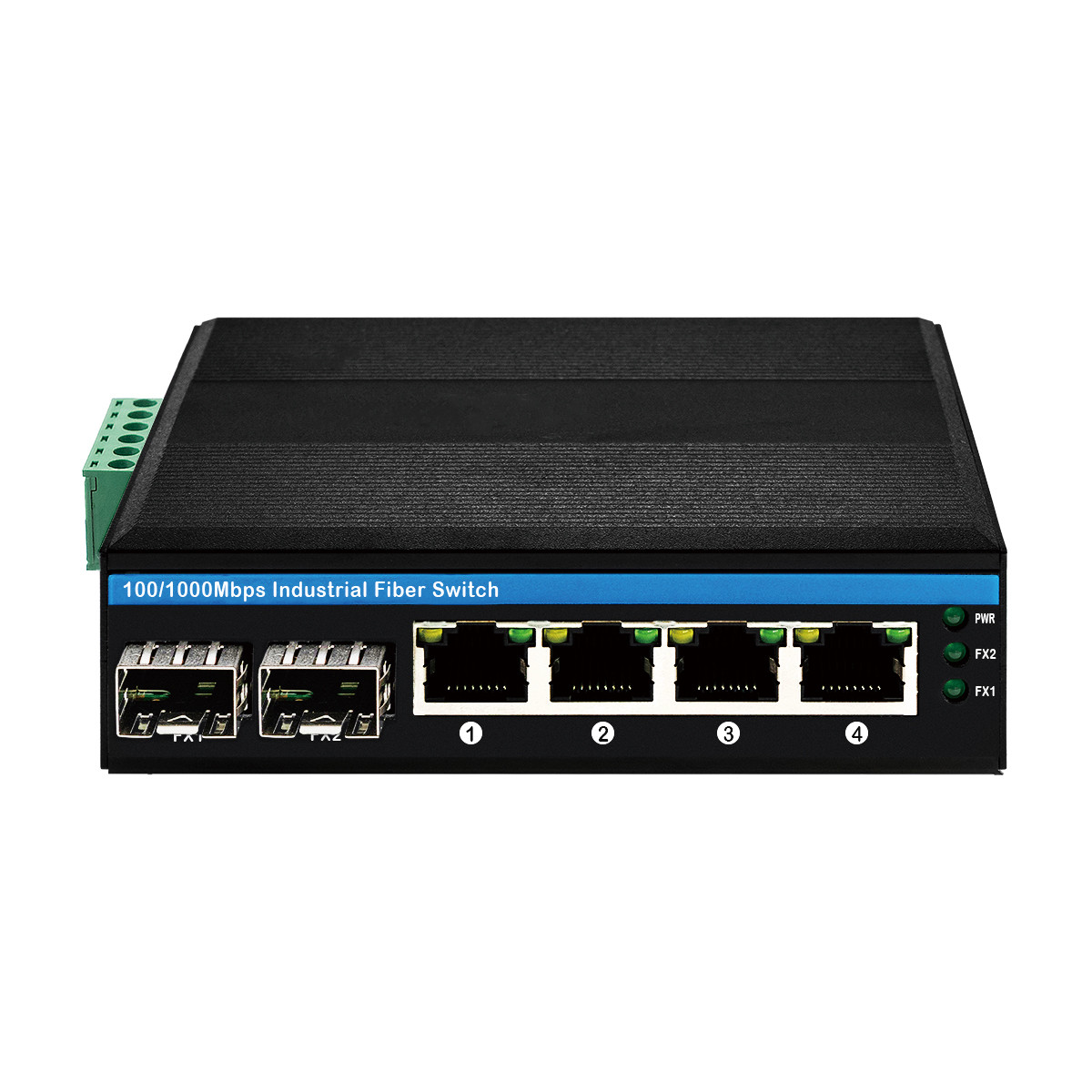

| Hafen |
2x 100/1000Mpbs SFP-Anschlüsse
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
4x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 12 Gbps (ohne Staus)
Paketübermittlungsrate: 8,928 Mpps
- 4K.
Warteschlangenpuffer: 1,75M
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Anschluss, Übertragungsdistanz: 20 km, 40 km, 60 km, 80 km, 100 km
|

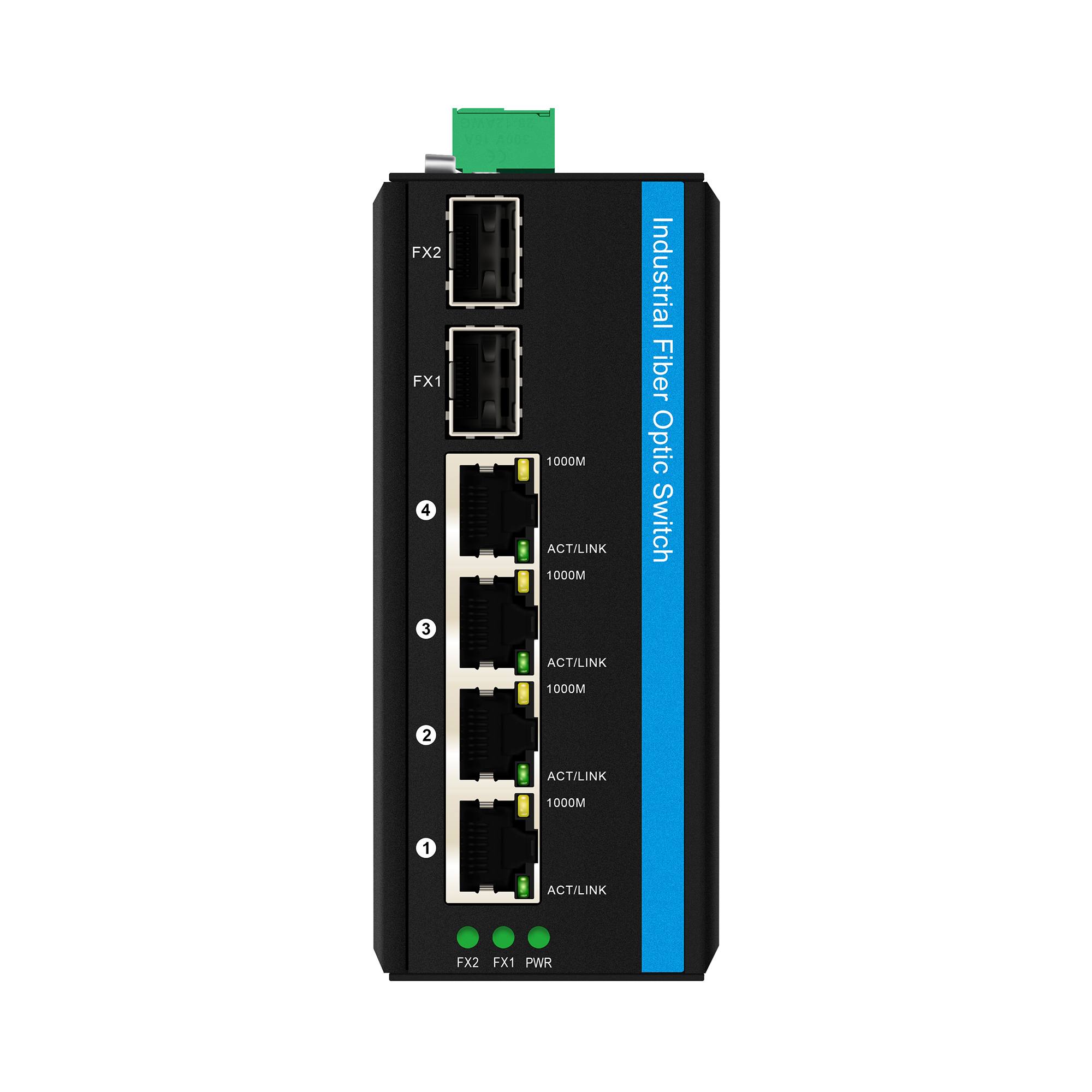

| Leuchten |
Energie, PoE, Faser
PWR: Leistung
Faser: FX1/FX2
Orange: PoE-Indikator
Grün: ACT/LINKS
|

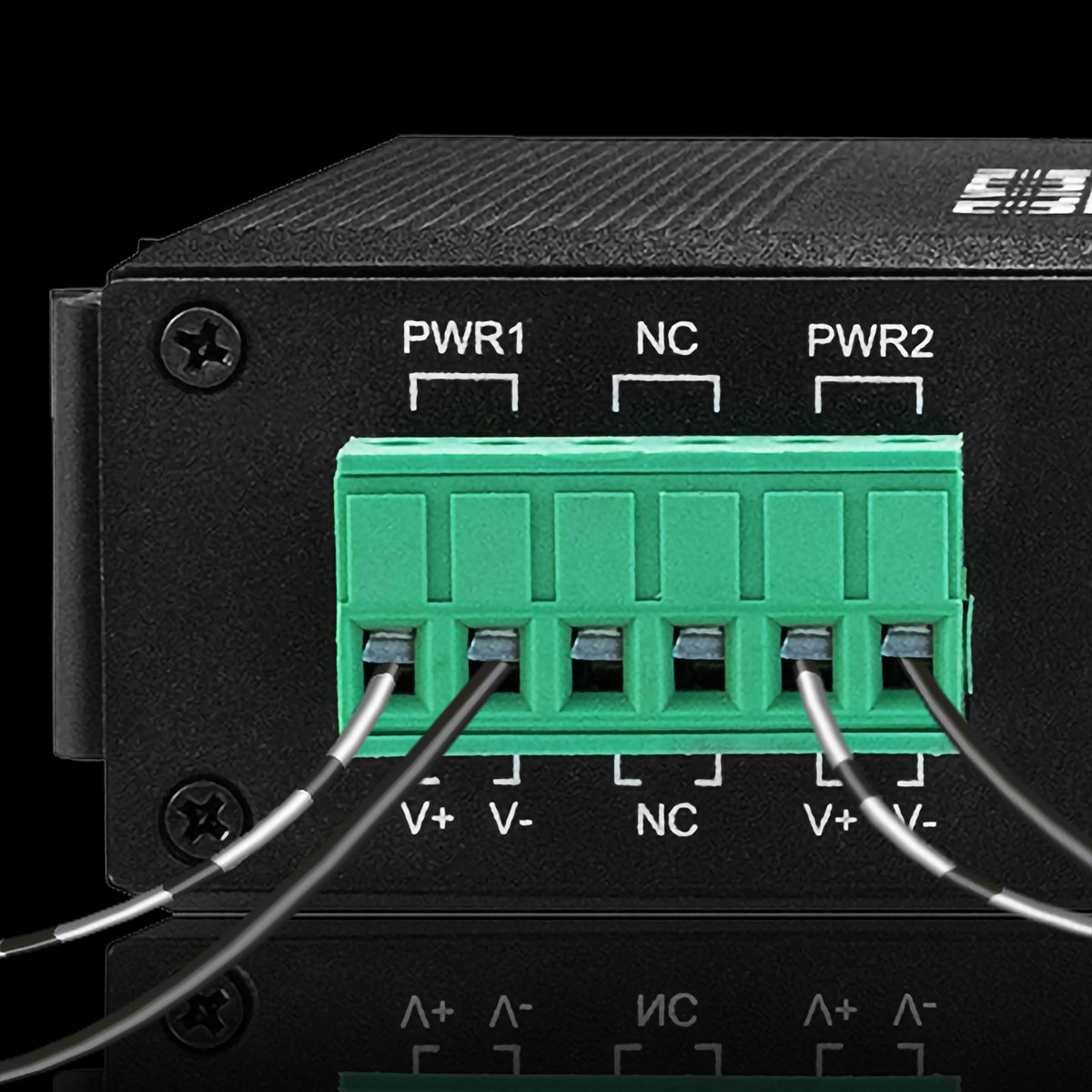

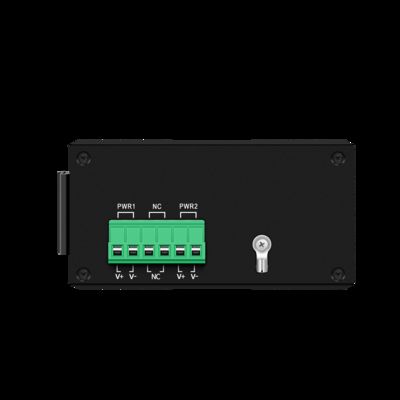

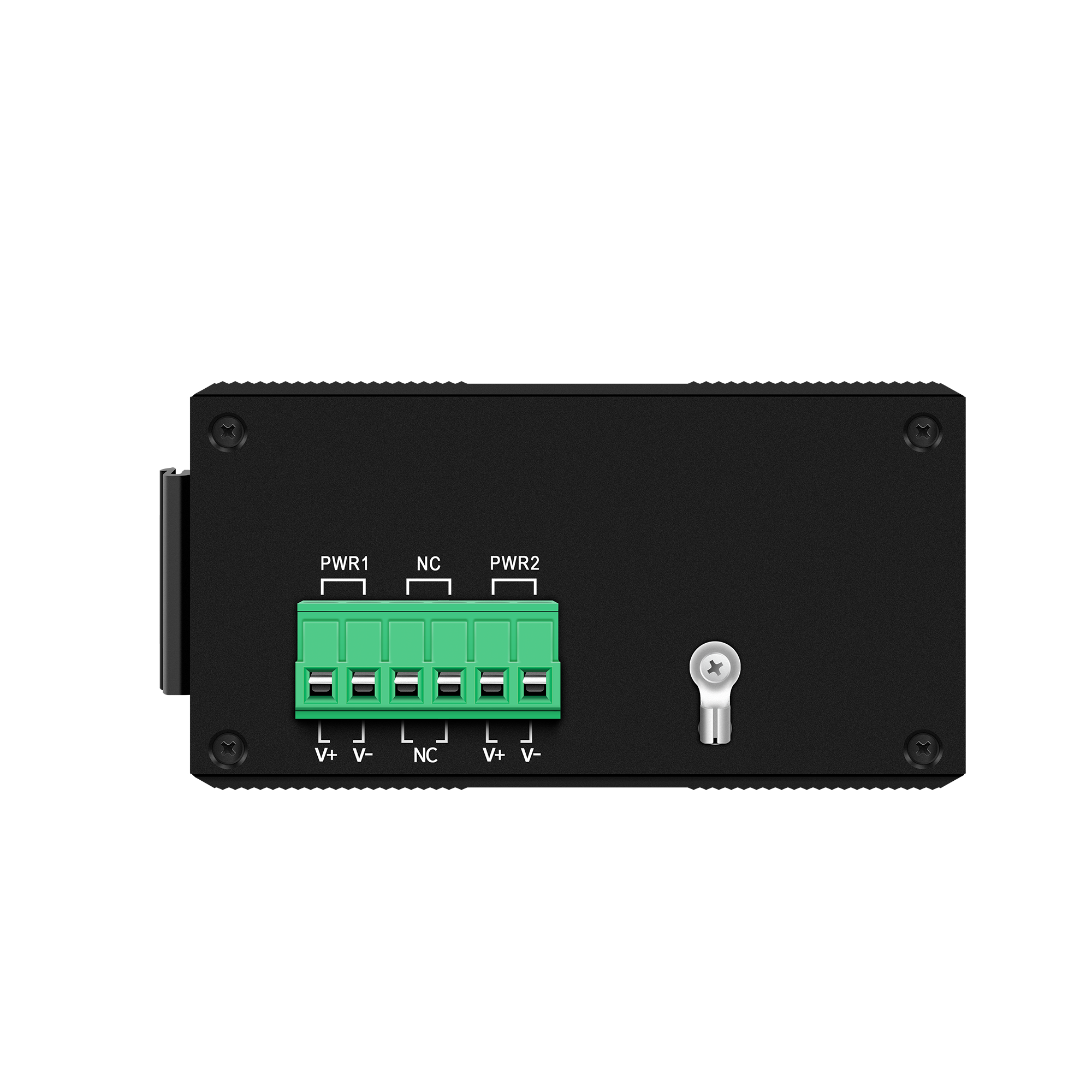

| Stromversorgung |
POE-Stromversorgungs-Eingangsspannung: DC24V
Leistung der einzelnen PoE-Stromversorgung: 30W (Port 1~4)
Gesamtbudget: 120 W
Ausgangsspannung PoE: 48V
|
| Umwelt |
Betriebstemperatur: -40°C bis 75°C
Aufbewahrungstemperatur: -40°C bis 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD:IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT:IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5,Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
Die Anforderungen an die Qualität der Prüfungen sind in der Norm EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 festgelegt.2021
Die Anforderungen an die Einhaltung dieser Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde.2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4:2014
|
| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 114*93*35 mm

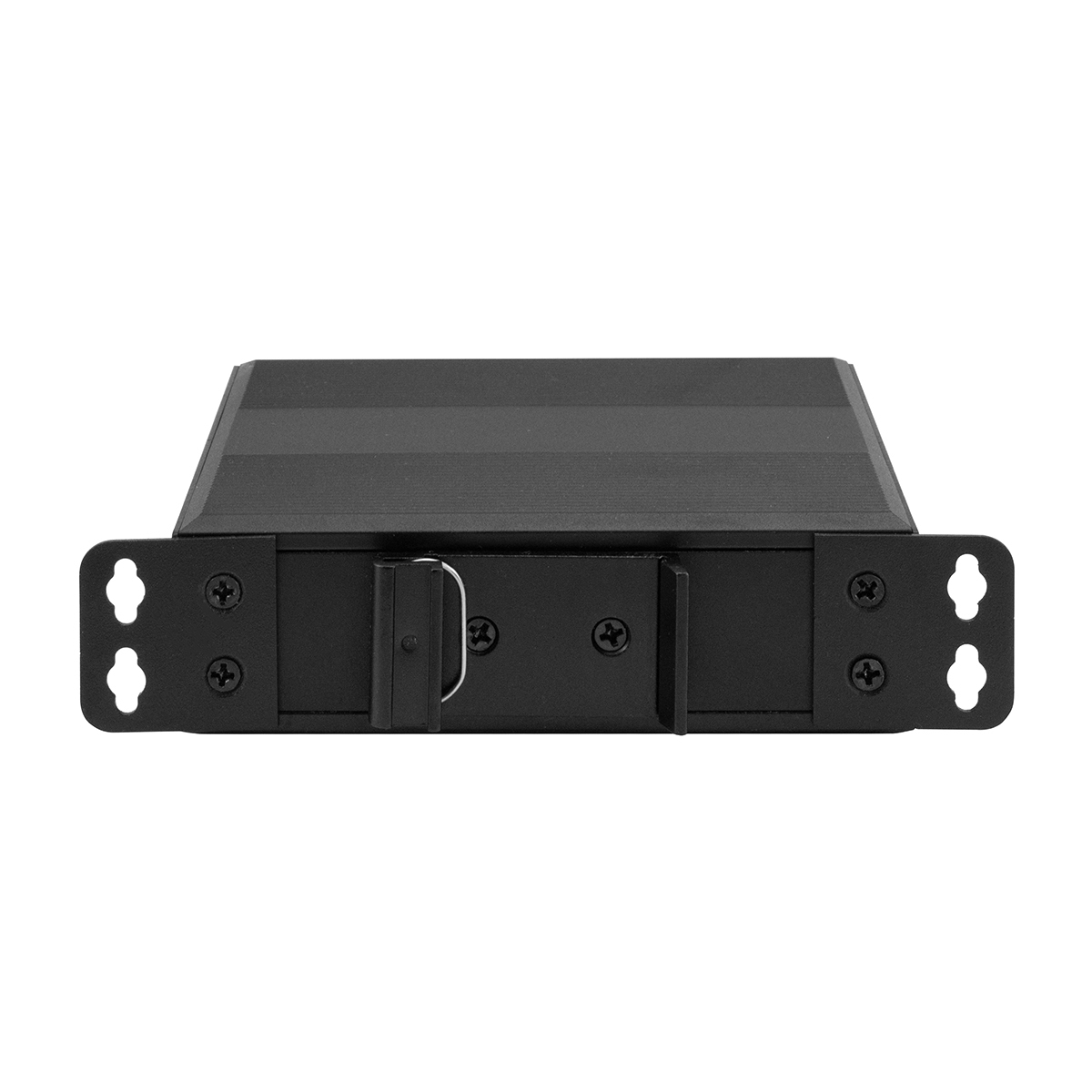

Montagemethode: Anbau auf der Schiene/an der Wand
Netto-/Bruttogewicht: 0,35 kg/0,45 kg
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
Abmessung
Zubehör
| Industrieller SFP-Transceiver |
| Ausrüstung für die Beförderung von Fahrzeugen |
100BASE-FX ((850nm) |
| Ausrüstung für die Verarbeitung von Daten |
100BASE-FX |
| Ausrüstung für die Beförderung von Fahrzeugen |
100BASE-LX |
| Ausrüstung für die Beförderung von Fahrzeugen |
100BASE-EX |
| Ausrüstung für die Verarbeitung von Schadstoffen |
100BASE-BX-U ((TX 1310 RX1550) |
| Ausrüstung für die Verarbeitung von Schadstoffen |
100BASE-BX-D ((TX 1550 RX1310) |
| Ausrüstung für die Verarbeitung von Daten |
1000BASE-SX |
| Ausrüstung für die Verarbeitung von Daten |
1000BASE-SX ((1310nm) |
| Ausrüstung für die Beförderung von Fahrzeugen |
1000BASE-LX |
| Ausrüstung für die Beförderung von Fahrzeugen |
Einheitliche Datenbank |
| Ausrüstung für die Verarbeitung von Schadstoffen |
Einheitliche Datenbank für die Bereitstellung von Daten |
| Ausrüstung für die Beförderung von Fahrzeugen |
1000BASE-BX-D ((TX 1550 RX1310) |
| Industrieller Netzteil |
| Im-DAC220/DC48V2.5A |
AC220V bis DC48V2.5A, -40°C ∼80°C |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind. |
AC220V bis DC48V5A, -40°C ∼80°C |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Fahrzeuge, die in Anhang I der Verordnung (EU) Nr. 167/2013 aufgeführt sind. |
AC220V bis DC48V10A, -40°C ∼80°C |
Produktanfrage
1Kann ich es mit einem nicht-PoE-Gerät verbinden?
Ja, es sind 4 * Auto-Sensing PoE-Ports, die erkennen, ob die angeschlossenen Geräte PoE unterstützen oder nicht.
Es wird nur eine Netzwerkübertragung geben, wenn es nicht 802.3af oder 802.3at konform ist.
2Wie hoch ist die Uplink-Geschwindigkeit?
100M/1000Mbps Geschwindigkeit, für den SFP-Uplink, unterstützt auch die automatische Sensorik.
Das heißt, es funktioniert, wenn Sie einen 155Mb/s OR 1.25Gb/s Glasfasertransceiver anschließen.
3Welcher Pin trägt PoE?
Pins 1/2, 3/6 sind für Datenpaare, während Pins 4/5, 7/8 PoE-Ausgabe tragen.
4Kann ich eine Batterie benutzen, um Ihr Gerät zu starten?
Ja, solange die Spannung in DC12V ~ DC48V liegt und die Strompins ordnungsgemäß angeschlossen sind.
Anwendung
1, Niederspannungssystem PoE
2, Fahrzeugnetz
3, Überwachung durch CCTV
Allgemeine Anfrage
Ist das gelöst?
A: Webmanaged Version ist erhältlich, Modellname: IM-FP244BGM
Welche Installationsmethode wird unterstützt?
A: Es unterstützt Din Rail und Wandmontage.
Wenn ein spezielles Montage-Kit erforderlich ist, ist es in Ordnung, wir haben es schon einmal behandelt.
Unterstützt der Glasfaseranschluss 100M Geschwindigkeit?
A: Ja, für 100M-Modelle unterstützt es nur 100M-Module.
Für Gigabit-Modelle ist der Glasfaser-Port 100M/1000M autoadaptiv, Sie können 155Mb/s oder 1,25Gb/s Module einfügen, beide funktionieren.
Kann ich mein Logo auf dem Gerät haben?
A: Ja, wir sind OEM-Hersteller.
Bitte schicken Sie uns einfach Ihr Logo im PS/AI-Format, wir regeln den Rest.
