Name: EtherCAT-Protokoll PAL I/O-System EtherCAT verteilte skalierbare Kopplung 3 RJ45 16DI+16DO I/O-Modul
Brand: Shenzhen Olycom Technology Co., Ltd.
SKU: OM523S-1NL22-ECT
Price: 57.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Produktbezeichnung: EtherCAT verteilte skalierbare Kopplung

Betriebsspannung: 24VDC (Spannungsbereich 18VDC bis 28VDC)

Bus-Kommunikationsschnittstelle: 2*RJ45

Schnittstelle des Erweiterungsmoduls: 1*RJ45

Probe: Erhältlich

OEM-Produkte: Akzeptieren.

Hervorheben:

3 RJ45 E/A-Modul

16DI+16DO E/A-Modul

EtherCAT Protokoll PAL I/O-System

Grundinformation

Herkunftsort: Guangdong, China

Markenname: Olycom

Zertifizierung: CE RoHS FCC

Modellnummer: OM523S-1NL22-ECT

Zahlung und Versand AGB

Verpackung Informationen: 1 Stück in einer Box

Lieferzeit: 3 bis 5 Arbeitstage

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 5000 Stück/Monat

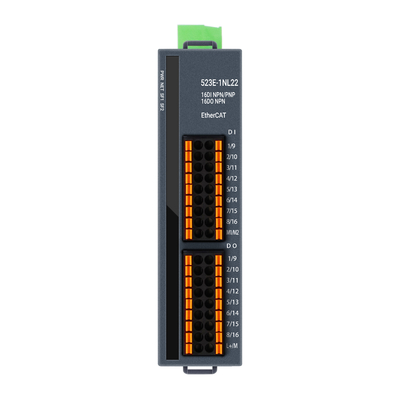

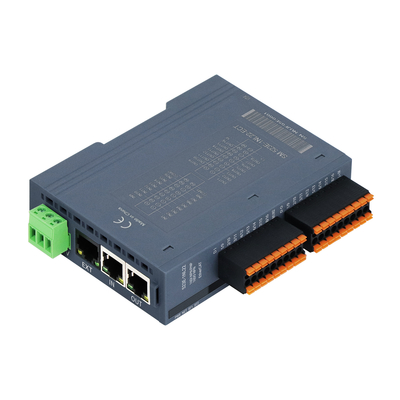

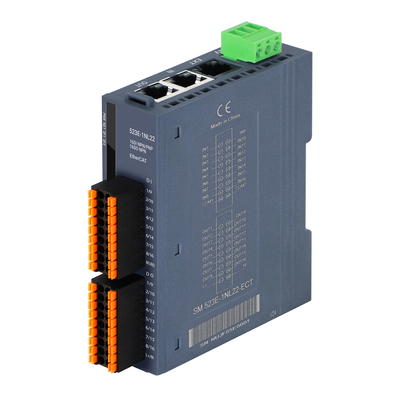

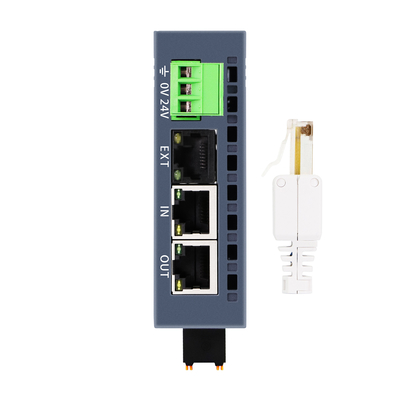

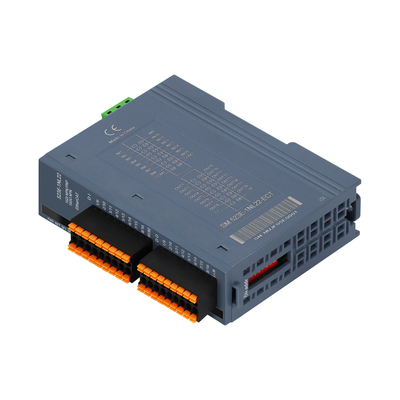

Galerie

EtherCAT-Protokoll PAL I/O-System EtherCAT verteilte skalierbare Kopplung 3 RJ45 16DI+16DO I/O-Modul

Produkt-Beschreibung

EtherCAT-Protokoll PAL I/O-System EtherCAT verteilte skalierbare Kopplung

3 RJ45 16DI+16DO E/A-Modul

Produktmerkmale des PAL-E/A-Systems

3 RJ45-Schnittstellen
EtherCAT-Protokollbus
Erweiterbar bis zu 16 EM500E-EM-Module
IP20Schutzniveau

SpezifikationvonEtherCAT-Verlängerungskopplung

Modell	OM52xE Verteilte skalierbare Kopplung
Technische Spezifikation
Betriebsspannung	Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Geräts zu messen.
Betriebsstromverbrauch	Die verschiedenen Produktmodelle sind unterschiedlich, bitte lesen Sie die Produkthandbuch für Einzelheiten.
Leistungsschutz	Schutz gegen Rückschaltverbindungen, Überspannungsabsorption
Bus-Kommunikationsschnittstelle	2*RJ45
Schnittstelle des Erweiterungsmoduls	1*RJ45
Typ des Netzteils	mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
Typ des Signalterminals	Steckverbinder, direkt steckbarer PUSH-IN-Anschlussanschluss oder MIL-Hornanschluss
Anzeige der Anweisungen	Leistungsanzeigerlicht, grünes Netzanzeigerlicht, rotes SF-Anzeigerlicht,grünes IO-Anzeigerlicht
Unterstützungsprotokoll	EtherCAT
Kategorie "Herr-Sklave"	Unabhängige Sklavenvorrichtung
Ontologie IO-Punkt	Ja, siehe Bestelldaten für Einzelheiten
Schutzgrenze gegen Überstrom	1.5A,5ms
IO-Reaktionszeit	Mindestens 500us
Erweiterungsmöglichkeiten	16 EM500E-EM-Module
Erweiterte Verbindungsdistanz	Die Gesamtlänge beträgt 150 Meter, und die Länge zwischen den Modulen ist auf 20 Meter begrenzt.
Kabellänge (geschirmt)	Maximal 500 m
Kabellänge (nicht abgeschirmt)	Der längste Eingangspunkt beträgt 300 m, der längste Ausgangspunkt 150 m.
Slaveneinstellungen
Adress-Einstellungen	Konfiguration durch DIP-Schalter oder Masterstation
Höchstzahl der Stationen pro Segment	255 (Die spezifische Anzahl der unterstützten Stationen wird von der Hauptstation bestimmt)
Arbeitsumfeld
Betriebstemperatur	-20 bis 60°C
Arbeitsfeuchtigkeit	5% bis 90% (ohne Kondensation)

Höhe Höhe	Unter 2000 m (80 kPa) Unter 2000 m (80 kPa)
Schutzniveau	IP20
Abmessungen (LWH)	27 mm104 mm114 mm

Verpackung

EtherCAT-Protokoll PAL I/O-System EtherCAT verteilte skalierbare Kopplung 3 RJ45 16DI+16DO I/O-Modul 0

Bestelldetails

Spezifikation	Produktnummer
OM523E vertikale interne Bus verteilte erweiterbare Kopplung, EtherCAT Bus, 3 RJ45-Ports, WellAUBUS Backplane Bus (schwarze RJ45-Port-Netzwerkkabelkaskade,Längen von Netzkabelmodulen der Kategorie 5e (begrenzt auf 20 m), Gesamtverlängerungskabel insgesamt (begrenzt auf 150 Meter), kann auf 16 Module erweitert werden, 24VDC-Stromversorgung, mit 8-stelligem Wählcode zur Festlegung der Station ID-Adresse,der Körper ist mit 16DI (gemeinsamer Kathoden-/gemeinsamer Anoden-Eingang) ausgestattet, 16DO (NPN-Ausgang), IP20-Schutzniveau, Unterstützung der Schieneninstallation DN35	Die Ergebnisse der Prüfung werden im Folgenden zusammengefasst.
OM523E vertikale interne Bus verteilte erweiterbare Kopplung, EtherCAT Bus, 2 RJ45-Ports, WellAUBUS Backplane Bus (schwarze RJ45-Port-Netzwerkkabelkaskade,Längen von Netzkabelmodulen der Kategorie 5e (bis zu 20 m), Gesamtverlängerungskabel insgesamt (begrenzt auf 150 Meter), kann auf 16 Module erweitert werden, 24VDC-Stromversorgung, mit 8-stelligem Wählcode zur Festlegung der Station ID-Adresse,der Körper ist mit 16DI (gemeinsamer Kathoden-/gemeinsamer Anoden-Eingang) ausgestattet, 16DO (NPN-Ausgabe), unterstützt DN35-Installation, MIL-Horn-Steckdose	Die Ergebnisse der Prüfung werden in Anhang I der Verordnung (EG) Nr. 396/2005 veröffentlicht.
OM523E vertikale interne Bus verteilte erweiterbare Kopplung, EtherCAT Bus, 3 RJ45-Ports, WellAUBUS Backplane Bus (schwarze RJ45-Port-Netzwerkkabelkaskade,Längen von Netzkabelmodulen der Kategorie 5e (bis zu 20 m), Gesamtverlängerungskabel insgesamt (begrenzt auf 150 Meter), kann auf 16 Module erweitert werden, 24VDC-Stromversorgung, mit 8-stelligem Code zur Angabe der Station ID-Adresse,der Körper ist mit 16DI (gemeinsamer Kathoden-/gemeinsamer Anoden-Eingang) ausgestattet, 16DO (PNP-Ausgang), IP20-Schutzniveau, Unterstützung der Schienenanlage DN35	Die Daten sind in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführt.
OM524E vertikale interne Bus verteilte erweiterbare Kopplung, EtherCAT Bus, 3 RJ45-Ports, WellAUBUS Backplane Bus (schwarze RJ45-Port-Netzwerkkabelkaskade,Längen von Netzkabelmodulen der Kategorie 5e (bis zu 20 m), Gesamtverlängerungskabel (begrenzt auf 150 Meter), kann auf 16 Module erweitert werden, 24VDC-Stromversorgung, mit 8-stelligem Wählcode zur Einstellung der Station ID-Adresse,der Körper ist mit 16DI (gemeinsamer Kathoden-/gemeinsamer Anoden-Eingang) ausgestattet, 16DIO (NPN-Eingang/NPN-Ausgang konfigurierbar, 2-Kanal-Konfiguration), IP20-Schutzniveau, unterstützt DN35-Schieneninstallation	OM524E-2NL22-ECT

Häufige Fragen:

1- Sind Sie ein Hersteller?
Ja, wir haben unsere Produktionslinie und unser Forschungs- und Entwicklungsteam.
Bitte besuchen Sie uns unterhalb des VR-Links, um unser Büro und unseren Produktionsbereich zu sehen.
Siehe auch Abschnitt 3.4.

2Wie lange dauert die Lieferzeit, wenn ich bestelle?
Nach Erhalt der Zahlung beginnen wir mit der Produktion.
Wenn Sie beliebte Modelle bestellen, haben wir normalerweise Lagerbestände.
Wenn wir keine Lagerbestände haben, beträgt die Produktionszeit für weniger als 50 Stück/Paar in der Regel 3~5 Werktage.

3Wie schicken Sie meine Bestellung?
Wir versenden die Ware per Luft (DHL, UPS oder FEDEX) oder auf dem Seeweg (für Massenbestellungen)
Es ist in Ordnung, die gekauften Artikel über das Versandkonto oder den Spediteur des Kunden zu versenden.
Es dauert 3 bis 5 Kalendertage, bis der Zollabfertigungsbüro vor Ort angekommen ist.

4Was ist MoQ?
1 Stück pro Paar.
Für viele Modelle haben wir Bestand, es ist einfach, Proben für Ihre Prüfung zu senden.

5Kann ich einen Rabatt bekommen?
Ja, und es basiert in der Regel auf der Menge und nach Probenprüfung.
