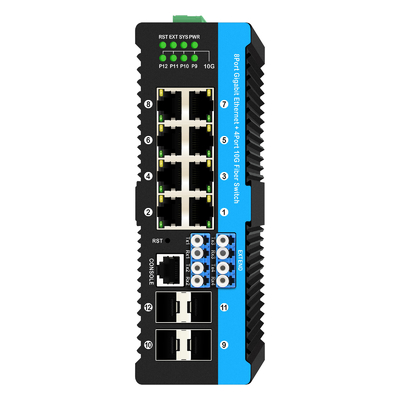

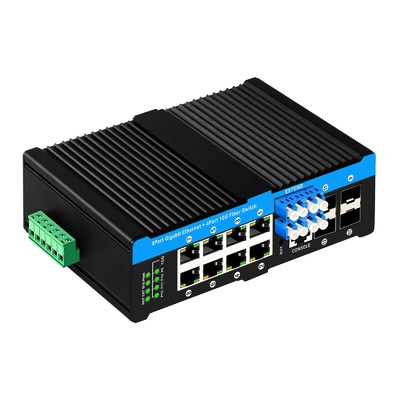

12 Port 10G L2/L3 verwalteter POE+-Schalter optischer Bypassschalter
4*10G sfp +8 RJ45 DIN-Rail Ethernet-Schalter
Schlüsselmerkmale des 10G-managed poe-switches
- 8x 10/100/1000Base-T RJ-45 und 4x 10GBase-FX SFP Fiber, ein Konsoleanschluss
- Unterstützung von IEEE 802.3af/an Strom auf 1 ~ 8 RJ45-Anschlüssen
- 6 KV Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- Ein Speicher-und-Verschiebungsmechanismus
- Betriebsumgebungstemperatur: -40 °C bis 75 °C
Spezifikation des 10G-Optischen Bypass-Switches
|
Produktbezeichnung
|
10G verwalteter industrieller POE-Faser-Switch (4F+8TP)
|
|
Modell Nr.
|
Im-FP4X88GW
|
|
Hafen
|
4x 10GBase-FX SFP+ Faser
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
|
Schaltarchitektur
|
Systembandbreite:176 Gbps (nicht Verkehrsstaus)
DRAM-Größe: 4 GB
Schaltverzögerung: < 10 us
Paketpuffer:12Mbit
Durchsatz: 95,23 Mpps
Jumbo-Bild: 12KB
MAC-Funktion: 12K L2
|
|
Erweiterte Funktionalität (optional)
|
BYPASS-Optical Bypass-Schutzfunktion
|
|
Macht
Verbrauch
|
8W (ohne Belastung)
18 W (Volllast)
|
|
8W (ohne Belastung)
18 W (Volllast)
|
Überflüssige DC48V (48~52VDC)
Leistung (abnehmbare Endgeräte)
|
|
LED-Leuchte
|
Leistung 1 (rot), SYS (rot),
RJ-45-Anschluss: Link/Aktiv (grün) Geschwindigkeit ((gelb)
SFP-Fiber-Anschluss: Link/Aktiv (grün)
Verlängerungsanzeige
|
|
Betriebstemperatur
|
-40 ~ 75°C
|
|
Abmessungen
|
165 x 112 x 54 mm
|
| Gewährleistung |
3 Jahre |
|
Montage der Anlage
|
Montage der Schienen
|
Anwendung
Verpackungsliste:
- Das Produkt in eine ESD-Tasche legen und dann in PE-Schaumstoff mit Außenkarton verpacken.
- Die Standardverpackung enthält in der Regel ein Hauptgerät, eine Garantie-Karte und eine Bedienungsanleitung.
- Packfachgröße für 1 Stück: 23*16,5*5,8cm
- 20 Stück in einer Verpackungskiste von 55,5*40*41cm.
Häufige Fragen:
1Was ist der Stromzug?
A: Für nicht PoE-managed Switches empfängt es DC12V~52V, für PoE-managed Switches empfängt es DC48V~52V.
Alle Modelle unterstützen redundante Eingaben.
2Wie kann ich das Gerät installieren?
A: Jedes Modell dieser Serie unterstützt die DIN35/Wandmontage.
Es erfordert die notwendigen Zubehörteile für die Installation wie Schrauben, Montage-Kit usw., einige davon sind in der Verpackung enthalten, andere nicht.
3Kann ich mein Logo drucken?
A: Ja, in der Regel auf der oberen Leiste des Geräts.
4Können Sie mir ein PVC-Label mit meinem Modell liefern?
A: Ja, es gibt eine Beschreibung, den Modellnamen und das Logo auf der Vorderseite der PVC-Maske, alles ist für die Anpassung verfügbar.
5Wie lautet die Packingliste?
A: In der Verpackung befinden sich ein Gerät, Schutzeschaum, eine Bedienungsanleitung, eine Garantie-Karte und ein Konsole-Kabel.
Aber SFP-Module und Stromversorgung sind NICHT enthalten, bitte kaufen Sie sie von uns separat.
