4-Kanal-Optische Faser-Bypass-Modul
Einführung in den OLP OBP Optical Bypass Switch
Das optische Schaltmodul von Olycom unterstützt 100G/40G/10G/1G und 100M Glasfaserverbindungen und bietet SC/LC-Single-Mode- und Multi-Mode-Optionen.
Es kann auch angepasst werden, um die Bedürfnisse komplexer Prüfsysteme in Bezug auf den optischen Pfad zu erfüllen und die Effizienz der Produktprüfungen zu verbessern.
Es ist ein unverzichtbares Kernprodukt für die Überwachung und den Schutz von optischen Kommunikationssystemen, die mit optischen Kommunikationssystemen mit hoher Dichte verbunden werden können.
- Niedriger Einsetzverlust
- Hohe Stabilität
- Hohe Zuverlässigkeit
- Breiter Wellenlängenbereich
- Niedrigkanalübertragung
- Betriebsumgebungstemperatur: -20 °C ~ 70 °C
Spezifikation des Ausschaltschutzes
| Produktbezeichnung |
Optische Faser-Bypass-Schalter |

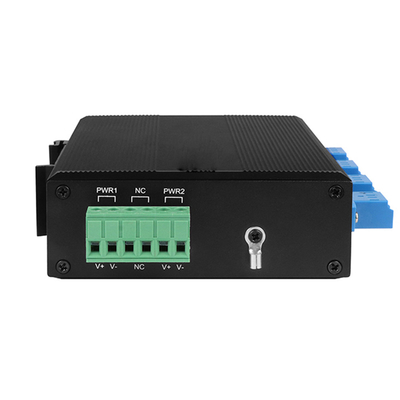

| Stromversorgungsschnittstelle |
Standard-Industrie-Terminalblock. |
| Polaritätsschutz |
Unterstützung |
| Optische Faser-Schnittstelle |
LC |
| Wellenlängenbereich |
850 ± 40/1300 ± 40 nm; 1260 ~ 1650 nm |
| Testwellenlänge |
850/1300 nm; 1310/1550 nm |
| Verlust einfügen |
Typ:0.6 dB Max:1.0 dB; Typ:0.6 dB Max:10,0 dB |
| Rückkehrverlust |
MM≥30 dB SM≥50 dB |
| Kanalübertragung |
MM≥35 dB SM≥55 dB |
| Polarisierungsverlust |
≤ 0,05 dB |
| Wellenlängenverlust |
≤ 0,05 dB |
| Temperaturverlust |
≤ 0,05 dB |
| Wiederholbarkeit |
≤ 0,05 dB |
| Betriebsspannung |
Dies ist der Fall. |
| Lebensdauer |
≥100000000 Mal |
| Umschaltzeit |
≤ 10 ms |
| Übertragungsoptische Leistung |
≤ 500 MW |
| Umwelt |
Betriebstemperatur: -20° ≈ 70°C
Aufbewahrungstemperatur: -40° ≈ 85°C
|
| Abmessung |
114mm x 93mm x 35mm |

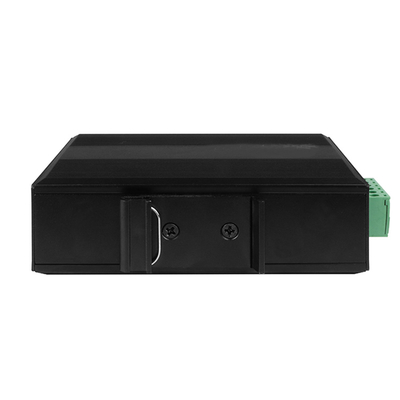

| Installationsmethode |
Montage der Schieneneinheit |
| Schutzgrad |
IP40 |
Anwendung von Bypass-Faserschalter
- Großraumnetz (MAN)
- Forschung und Entwicklung im Labor
- Systemüberwachung
- Dynamische Konfiguration von Add/Drop Multiplexing

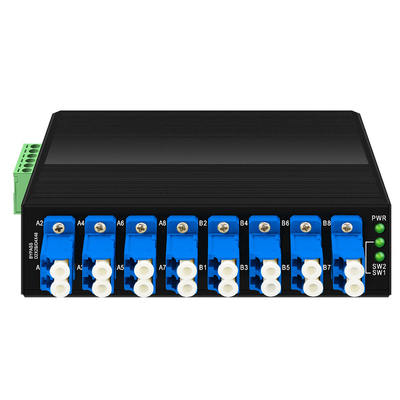

LED-Zustand
PWR: Dies ist der Leistungsindikator des Geräts
SW1: Umgehungsbetriebsstatusindikator 1
SW2: Umgehungsbetriebsstatusindikator 2
Abmessung
Einrichtung
- Die Ausrüstung wird auf einem ausreichend großen und stabilen Schreibtisch oder auf einer festen Schienenbahn platziert
- Verbinden Sie den Stromadapter mit der Stromversorgungsschnittstelle und verbinden Sie die Steckdose durch das Stromkabel
- Verbinden Sie die Ausrüstung mit dem entsprechenden Port über die Glasfaser
- Legen Sie keine schweren Gegenstände auf die Ausrüstung und sorgen Sie dafür, dass die Ausrüstung eine gute Lüftungs- und Wärmeabsaugung bietet.
- Bitte trennen Sie die Stromversorgung ab, bevor Sie den Stromadapter anschließen oder ausschließen.
- Schließen Sie das Stromkabel an, stecken Sie es an und schalten Sie die Stromversorgung ein.
- Die PWR-Anzeige ist eingeschaltet;
- Wenn die Ausrüstung mit einem Satz von Lichtschaltern ausgestattet ist, wird das Anzeiglicht SW1 oder SW2 angezündet.
- Wenn die Vorrichtung zwei Lichtschalter hat: SW1 und SW2 sind gleichzeitig angezündet.
- Ich weiß.
