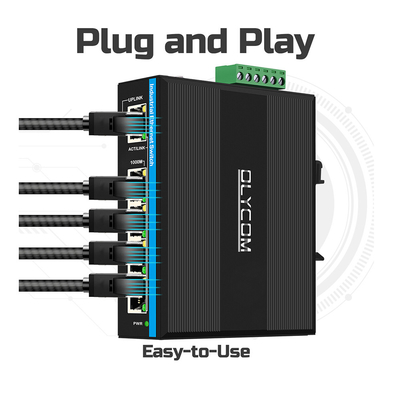

Olycom 5-Port Web-Managed Gigabit-Netzwerk-Switch
- 4 x 10/100/1000Mbps RJ45-Ports mit automatischer Sensorik
- 1 x 10/100/1000Mbps Uplink-Netzwerkanschluss
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
- Unterstützung von Auto MDI/MDIX
- Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpress-Standard
- IEEE 802.3 10Base-T und IEEE 802.3u 1000Base-TX-konform
- Betriebsumgebungstemperatur: -40°C bis 75°C
| Produktbezeichnung |
10/100/1000Mbps Industrielle Web-Managed Network Switch (5TP) |
| Modell Nr. |
IM-WS050GW |
| Hafen |
1 x 10/100/1000Mpbs Uplink-Netzwerkanschluss
4 x10/100/1000M UTP RJ45 (Unterstützung der automatischen MDI/MDIX-Erfassung)
|
| Protokoll |
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Versandverzögerung: <10 us
Systembandbreite: 10 Gbps (ohne Verkehrsstaus)
Weiterleitungsrate: 14,88 Mpps
- 2K.
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
|
| Leuchten |
Energie, Netzwerk
PWR: Leistung
Kupferorange: Geschwindigkeitsanzeiger
An: Arbeitsgeschwindigkeit ist 1000Mbps
Ausgeschaltet: Nicht angeschlossen oder Betriebsgeschwindigkeit 10/100Mbps
Kupfergrün: Hinweis auf Verbindung/Tätigkeit
An: Übertragung ist normal
Blinzeln: Übertragung
Ausgeschaltet: Übertragung nicht normal
|
| Stromversorgung |
Überflüssige Eingangsspannung: DC12-52V
Leistung ohne Last: 5W
Rückverbindung: Unterstützung
|
| Umwelt |
Betriebstemperatur: -40°75°C
Aufbewahrungstemperatur: -40° ∼85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD:IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT:IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5,Differenz ±2KV, üblich ±6KV
|
| Zertifizierung |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
Die Prüfung ist nach Maßgabe der Norm EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 vorzunehmen.2021
Die Anforderungen an die Einhaltung dieser Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde.2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4:2014
|
| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 114 x 93 x 35 mm

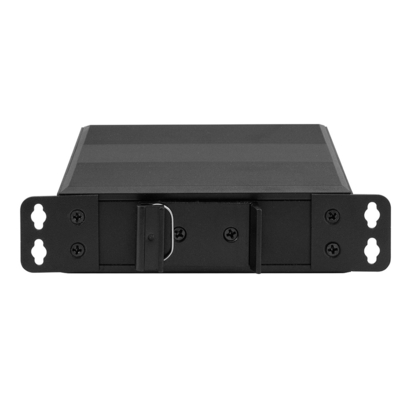

Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
WEB GUI
| Startseite |
Support-Logo, Schnittstellen-Panel, Anzeige von Systeminformationen |
| System |
IP-Adresse, Port-Einstellungen, Benutzerkonten |
|
Ausstattung
|
VLAN |
| Qualitätssicherung |
| IGMP |
| Verknüpfungsaggregation |
| Schleifenschutz |
| RSTP |
| Port-Spiegelung |
| Hafenisolation |
| Steuerung der Bandbreite |
| Jumbo Rahmen |
| MAC-Bindung |
| Grünes Ethernet |
| Elektro- und Elektronikgeräte |
| SNMP (unterstützt nur V1 und einige V2-Knoten) |
| Sicherheit |
MAC-Adresse |
| Sturm übertragen |
| Überwachung |
Hafenstatistiken |
| Kabeldiagnostik |
|
Werkzeug
|
Firmware-Upgrade |
| Sicherung der Konfiguration |
| Zurücksetzen |
| Speichern |
| Neustart |
Bestellmöglichkeiten
| Die Angabe der Anschrift ist in der Anschrift zu finden. |
Industrie-Ethernet-Schalter
5*100/1000M, nicht verwaltet, nicht PoE, DC12V~DC52V Doppel-Eingang
Ideal für Fahrzeugnetze oder Industrieautomationssysteme
|
| Die in Absatz 1 genannte Regelung gilt nicht. |
Industrieller PoE-Schalter
5*100/1000M, nicht verwaltet, PoE off/at für Port 1~4, 120W Budget, DC48V~DC52V doppelter Eingang
Anmerkung: PoE bt*60W ist optional
Ideal für Überwachungssysteme
|
| Die in Absatz 1 genannte Regelung gilt nicht. |
Industrieller PoE-Schalter
5*100/1000M, nicht verwaltet, PoE off/at für Port 1~4, 120W Budget, DC12V~DC48V Dual-Input
mit einer Leistungsstärke von mehr als 50 kW
Ideal für Solarenergiesysteme
|
|
Die in Absatz 1 genannte Angabe ist nicht anwendbar.
|
Industrieller PoE-Schalter
5*100/1000M, nicht verwaltet, 1*PD-Anschluss ((30W/60W/90W) + PoE-Ausgang für den Port 1~4
Keine Notwendigkeit, eine zusätzliche Stromversorgung zu verwenden
Ideal für Überwachungssysteme
|
Häufig gestellte Fragen
1Sind Sie ein Hersteller?
Ja, wir sind ein echter Hersteller mit kompletten Produktionsmöglichkeiten.
Wir betreiben unsere eigenen Produktionsstätten und verfügen über ein eigenes Forschungs- und Entwicklungsteam, das an Produktinnovationen arbeitet.
Sie sind herzlich eingeladen, über den folgenden Link eine virtuelle Führung durch unsere Räumlichkeiten zu unternehmen, wo Sie sowohl unsere Büroräume als auch unsere Produktionsbereiche erkunden können.
Siehe auch Abschnitt 3.4.
2Wie lange dauert die Lieferzeit, wenn ich bestelle?
Die Produktion beginnt, sobald wir Ihre Zahlung erhalten haben.
Für häufig bestellte Modelle haben wir Lagerbestände, und nach Abschluss der notwendigen Qualitätsprüfungen können wir Ihre Bestellung umgehend versenden.
In Fällen, in denen Artikel nicht sofort auf Lager sind, reicht unser typischer Produktionszeitraum für Mengen unter 50 Stück oder Paare von 3 bis 5 Werktagen.
3Wie schicken Sie meine Bestellung?
Wir bieten flexible Versandlösungen an, um unterschiedliche Kundenanforderungen zu erfüllen.
Für Standardbestellungen organisieren wir die Luftfracht über zuverlässige Spediteure wie DHL, UPS oder FEDEX.
Für größere Massengäufe können wir den Seeverkehr organisieren, der wirtschaftlicher ist.
Wenn Sie es vorziehen, können wir auch mit Ihrem eigenen ausgewiesenen Versandkonto oder Spediteur versenden.
Die Lieferzeit für die Zollabfertigung in Ihrem Land beträgt typischerweise 3 bis 5 Kalendertage.
4Was ist MoQ?
Unsere Mindestbestellmenge ist sehr flexibel, nur 1 Stück oder 1 Paar.
Da wir für zahlreiche Modelle Bestände aufbewahren, ist das Versenden von Proben für Ihre Bewertung und Prüfung einfach und bequem.
5Kann ich einen Rabatt bekommen?
Ja, Rabatte sind definitiv verfügbar und verhandelbar.
Die Preisanpassungen werden in der Regel anhand Ihres Auftragsvolumens festgelegt und können nach erfolgreichem Probetest besprochen werden.
6Wie lange ist Ihre Garantie?
Unsere Garantie variiert je nach Produktkategorie.
Produkte in kommerzieller Qualität wie Glasfaser-Ethernet-Medienkonverter und Glasfaser-PoE-Switches haben eine 1-Jahres-Garantie.
Industriegeräte werden durch eine verlängerte Garantie von drei Jahren gesichert.
Darüber hinaus bieten wir lebenslangen technischen Support für alle Modelle, die unter der Marke Olycom hergestellt werden.
7Kann ich meine eigene Packkiste haben?
Ja, maßgeschneiderte Verpackungen sind durchaus möglich.
Unsere Standardverpackung enthält keine chinesischen Zeichen oder Marken.
Sie haben die volle Freiheit, die Verpackung nach Ihren Anforderungen zu personalisieren, indem Sie Ihr eigenes Logo, spezifische Modellbezeichnungen oder Marketingslogans aufnehmen.
8Wie lautet Ihre Zahlungsbedingungen?
Unser Standardzahlungsverfahren erfordert eine T/T-Überweisung mit vollständiger Bezahlung vor dem Versand.
Für Musterbestellungen akzeptieren wir PayPal-Zahlungen, was eine schnellere Abwicklung der Transaktionen ermöglicht.
In bestimmten Situationen können wir auch Alipay oder WeChat-Zahlungsmethoden akzeptieren, vorbehaltlich spezifischer Umstände und vorheriger Vereinbarung.
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
