Produktname
|

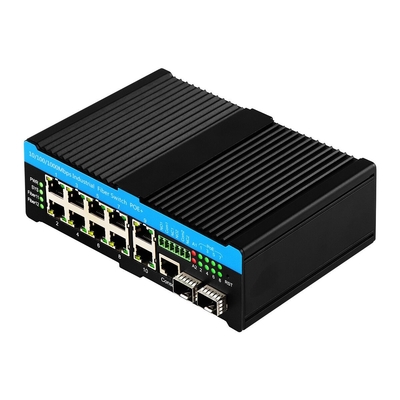

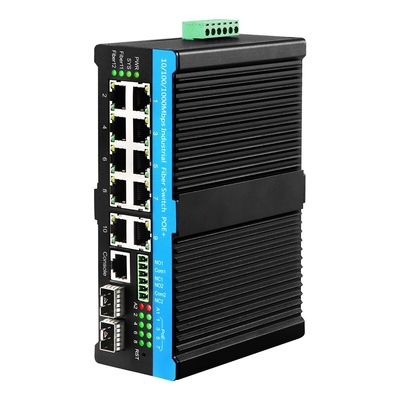

10/100/1000Mbit/s verwalteter Industrie PoE-Faser-Switch (2F+10TP)
|
|
Modell-Nr.
|
IM-FP21008GW
|
|
Port
|
2x 100/1000/2500Base-FX SFP-Faser
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 (unterstützt MDI/MDIX Auto-Sensing)
|
|
Standard
|
IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, 100Base-FX, Fast Ethernet
IEEE 802.3z: 1000Base-T Gbit/s Ethernet über Glasfaser
IEEE 802.1d: STP (Spanning Tree Protocol)
IEEE 802.1s: 100Base-TX, 100Base-FX, Fast Ethernet
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol )
ITU-T G.8032 :ERPS (Ethernet Ring Protection Switching)
IEEE 802.1Q: Virtual LANs (VLAN)
IEEE 802.1X: Portbasierte und MAC-basierte Netzwerk, Zugriffskontrolle, Authentifizierung
IEEE802.3ac: Maximale Rahmengröße erweitert auf 9600 Bytes.
IEEE 802.3ad: Link-Aggregation für parallele Links mit LACP (Link Aggregation Control Protocol)
IEEE 802.3x: Flusskontrolle für Vollduplex
IEEE 802.1ad: Gestapelte VLANs
IEEE 802.1p: LAN Layer 2 QoS/CoS-Protokoll für Traffic-Priorisierung
IEEE 802.1ab: Link Layer Discovery Protocol (LLDP)
IEEE 802.1az: EEE (Energy Efficient Ethernet)
IEEE802.3af: 15,4W
IEEE802.3at: 30W
IEEE802.3bt: 90W
|
|
VLAN-ID
|
4094 IEEE802.1Q VLAN VID
|
|
Switch-Architektur
|
Systembandbreite:58Gbit/s (nicht blockierend)
DRAM-Größe: 128M Flash-Größe: 16M Paketpuffergröße: 4Mb
|
|
Datenverarbeitung
|
Speichern und Weiterleiten
|
|
Flusskontrolle
|
IEEE 802.3x für Vollduplex-Modus Rückdruck für Halbduplex-Modus
|
|
Netzwerk
Anschluss
|
8x 10/100/1000Base-TX RJ-45
Auto MDI/MDI-X-Funktion,
|
|
Konsole
|
RS-232 (RJ-45)
|
|
Netzwerkkabel
|
UTP/STP über Cat. 5e Kabel
|
|
Protokolle
|
CSMA/CD
|
|
Verpolungsschutz
Überlaststrom
Schutz
|
Unterstützt
Unterstützt
|
|
CPU Watchdog
|
Unterstützt
|
|
Stromversorgung
|

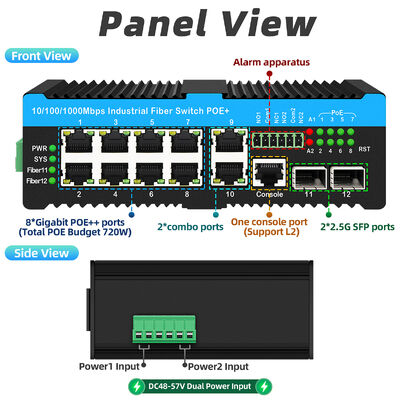

Redundante DC48V (48~57VDC) Eingänge oder 100-240VAC

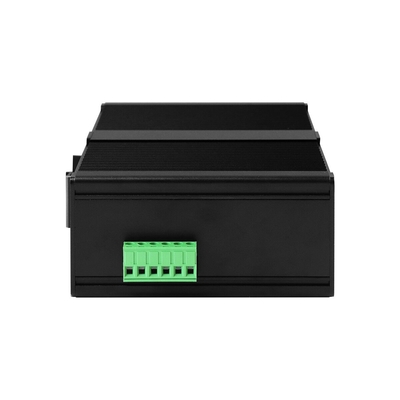

Strom (abnehmbarer Klemmblock )
|
|
Strom
Verbrauch
|
3,5W (Leerlauf)
|
|
LED
|
Pro Einheit: Power 1 (Rot), SYS (Rot), Alarm
(Rot) PoE (Grün)
RJ-45-Port: Link/Active (Grün) Geschwindigkeit (Gelb)
SFP-Faserport: Link/Active (Grün)
|
|
Jumbo Frame
|
9,6KB
|
|
IEEE802.3ac
|
Maximale Rahmengröße erweitert auf 1522 Bytes (erlaubt Q-Tag
im Paket)
|
|
MAC-Adressentabelle
|
8K
|
|

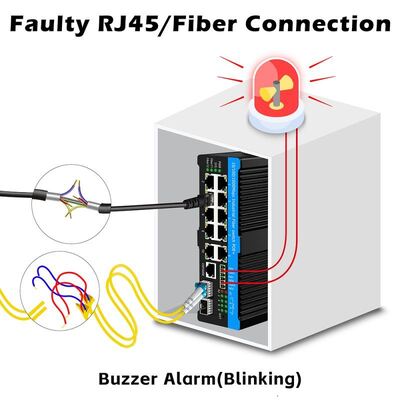

Warnmeldung
|
System-Syslog, Alarmrelais
|
|

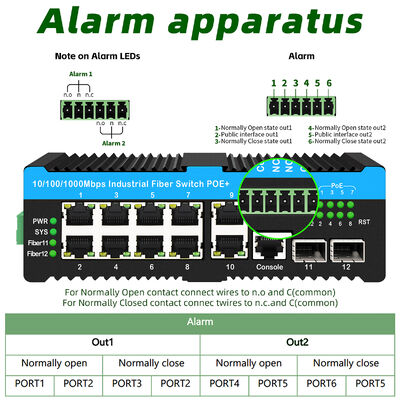

Alarmrelais
Kontakt
|
Relaisausgänge mit Strombelastbarkeit von 1 A
@30VDC
|
|
Betriebstemperatur
|
-40 ~ 75°C
|
|
Betriebsfeuchtigkeit
|
0% bis 95% (nicht kondensierend)
|
|
Lagertemperatur
|
-40 ~ 85°C
|
|

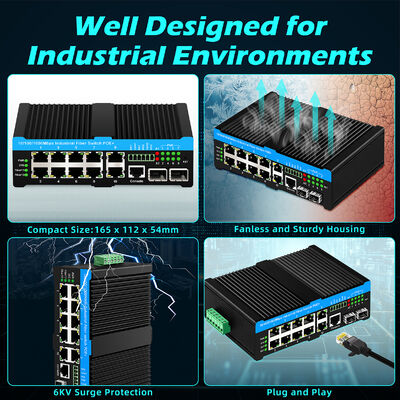

Abmessungen
|
165 x 112 x 45,5 mm
|
|
Gewicht
|
0,85kg
|
|

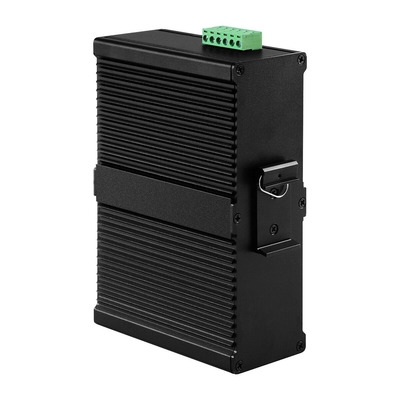

Installationsmontage
|
DIN-Schienenmontage
|
|
FCC Emission
|
CE
FCC Teil 15 Unterabschnitt B Klasse B 2010
EN50121
EN 5502:2006+A1:2007
EN61000-3
EN55035
EN55032
EN50155
2:2006+A1:2009+A2:2009
|
|
Sicherheit
|
EN62368
|
|
6KV Surge Protection
|
Unterstützt für UTP- und Faserports
|
|
Stoß
|
IEC 60068-2-27
|
|
Freifall
|
IEC 60068-2-32
|
|
Vibration
|
IEC 60068-2-6
|
|
Software-Spezifikationen
|
|
Topologie
|
|
VLAN
|
IEEE 802.1q VLAN, bis zu 4094 802.1Q VLAN VID
IEEE 802.1q VLAN, bis zu 4094 Gruppen
IEEE 802.1ad
MAC-basierte VLANs, bis zu 256 Einträge
IP-Subnetz-basierte VLANs, bis zu 128 Einträge
Protokoll-basierte VLANs (Ethernet, SNAP, LLC), bis zu 128 Einträge
VLAN-Übersetzung, bis zu 256 Einträge
GVRP (GARP VLAN Registration Protocol)
MVR (Multicast VLAN Registration)
|
|
Link-Aggregation
(Port-Trunk)
|
Statisch (Hash mit SA, DA, IP, TCP/UDP-Port), bis zu 5 Trunk-Gruppen
Dynamisch (IEEE 802.3ad LACP), bis zu 5 Trunk-Gruppen
|
|
Spanning Tree
|
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
|
|
PoE/PoE+
|
IEEE802.3at 30W
IEEE802.3af 15,4W
IEEE802.3bt 90W
|
|
Schleifenschutz
|
Unterstützt
|
|
ITU-T G.8032 / Y.1344 ERPS (Ethernet Ring
Schutz)
|
Wiederherstellungszeit <50ms
Einzelring, Teilring, Mehrring-Topologienetzwerk
|
|
QoS-Funktionen
|
|
Serviceklasse
|
IEEE802.1p 8 aktive Prioritätswarteschlangen pro Port
|
|
Traffic-Klassifizierung QoS
|
IEEE802.1p-basierte CoS
IP-Präzedenz-basierte CoS
IP-DSCP-basierte CoS
|
|
Traffic-Klassifizierung QoS
|
QCL (QoS Control List): Frametyp, Quell-/
Ziel-MAC, VLAN-ID, PCP, DEI
QCE (QoS Control Entry): Protokoll, Quell-IP, IP
Fragment, DSCP, TCP/UDP-Portnummer
|
|
DiffServ (RF 2474) Remarking
|
|
Storm Control
|
für Unicast, Broadcast, Multicast
|
|
IP-Multicast-Funktionen
|
|
IGMP / MLD Snooping
|
IGMP Snooping v1, v2, v3 / MLD Snooping v1, v2
Port-Filterprofil
Drosselung, schnelles Verlassen
Maximale Multicast-Gruppe: bis zu 1022 Einträge
Abfrage / Statischer Router-Port
|
|
Sicherheitsfunktionen
|
|
IEEE 802.1X
|
Portbasiert
MAC-basiert
|
|
ACL
|
Anzahl der Regeln: bis zu 256 Einträge
für L2 / L3 / L4
L2: MAC-Adresse SA/DA/VLAN
L3: IP-Adresse SA/DA, Subnetz
L4: TCP/UDP
|
|
RADIUS-Authentifizierung & Abrechnung
|
|
TACACS+-Authentifizierung & Abrechnung, TACACS+ 3.0
|
|
HTTPS, HTTP
|
Unterstützt
|
|
SSL / SSH v2
|
Unterstützt
|
|
Benutzername Passwort
Authentifizierung
|
Lokale Authentifizierung
Remote-Authentifizierung (über RADIUS / TACACS+)
|
|
Management-Schnittstellen-Zugriffsfilterung
|
Web, Telnet / SSH, CLI RS-232-Konsole
|
|
Management-Funktionen
|
|
CLI
|
Cisco®-ähnliche CLI
|
|
Webbasiertes Management
|
|
Telnet
|
Server
|
|
SNMP
|
V1, V2c, V3
|
|
SW & Konfiguration
Upgrade
|
TFTP, HTTP
Redundante Firmware bei Upgrade-Fehler
|
|
Modbus/TCP
|
Unterstützung für Management und Überwachung
|
|
RMON
|
RMON I, RMON II
|
|
MIB
|
RFC1213 MIB II, Private MIB
|
|
UPnP
|
Unterstützt
|
|
DHCP
|
Server, Client, Relay, Snooping
Snooping Option 82
Relay Option 82
|
|
IP Source Guard
|
Unterstützt
|
|
Port Mirroring
|
Unterstützt
|
|
Ereignis-Syslog
|
Syslog-Server (RFC3164) (Unterstützt 1 Server )
|
|
Warnmeldung
|
System-Syslog, E-Mail, Alarmrelais
|
|
IEEE1588
|
Unterstützung
|
|
NTP
|
Client
|
|
DNS
|
Client, Proxy
|
|
LLDP (IEEE 802.1ab)
|
Link Layer Discovery Protocol LLDP-MED
|
|
IPv6-Funktionen
|
|
IPv6-Management
|
Telnet-Server/ICMP v6
|
|
SNMP über IPv6
|
Unterstützt
|
|
SSH über IPv6
|
Unterstützt
|
|
IPv6 NTP
|
Client
|
|
IPv6 QoS
|
Unterstützt
|
|
HTTP über IPv6
|
Unterstützt
|
|
IPv6 Telnet
|
Unterstützt
|
|
IPv6 TFTP
|
Unterstützt
|
|
IPv6 ACL
|
Anzahl der Regeln: bis zu 256 Einträge für L2 / L3 / L4
L2: MAC-Adresse SA/DA/VLAN
L3: IP-Adresse SA/DA, Subnetz
L4: TCP/UDP
|
|
Weitere Funktionen
|
|
Green Ethernet
|
Unterstützt IEEE802.3az EEE (Energy Efficient Ethernet)
Management zur Optimierung des Stromverbrauchs
Bestimmung der Kabellänge und Reduzierung der Leistung
für Ports mit kurzen Kabeln
Reduzierung der Leistung für einen Port, wenn keine Verbindung besteht
LED-Strommanagement: Anpassung der LED-Intensität
|
|
Kabeldiagnose
|
Messung der UTP-Kabelnormalität oder Bruchpunktentfernung
|
