Spezifikationen
Parameter | Einheit | Ausrüstungssysteme | |
Wellenlängenbereich | m | 850 ± 40 / 1300 ± 40 | 1260 bis 1650 |
Testwellenlänge | m | 850 / 1300 | 1310 / 1550 |
Einfügungsverlust 1, 2 | dB | Typ: 0,6 Max: 1.0 | Typ: 0,6 Max: 1.0 |
Rückkehr Verlust 1, 2 | dB | MM ≥ 30 SM ≥ 50 | |
Überspannung 1 | dB | MM ≥ 35 SM ≥ 55 | |
PDL | dB | ≤ 005 | |
WDL | dB | ≤ 025 | |
Wiederholbarkeit | dB | ≤ ± 0.02 | |
Betriebsspannung | V | 3.0 oder 5.0 | |
Haltbarkeit | Zyklen | ≥ 10 Millionen | |
Wechselzeit | m | Typ: 3 Max: 8 | |
Optische Leistung | mW | ≤ 500 | |
Betriebstemperatur | °C | -20 ~ +70 | |
Speichertemperatur | °C | -40 ~ +85 | |
Relative Luftfeuchtigkeit | % | 5 ~ 95 | |
Gewicht | g | 14 | |
Abmessung | mm | (L) 27,0×(W) 12,0×(H) 8,2 ± 0.2 | |
Anmerkung: 1. Innerhalb der Betriebstemperatur und SOP. 2- Ohne Verbindungen. |

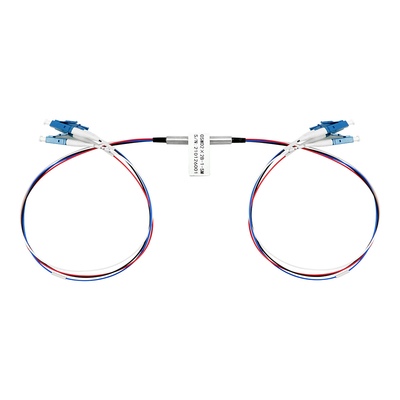

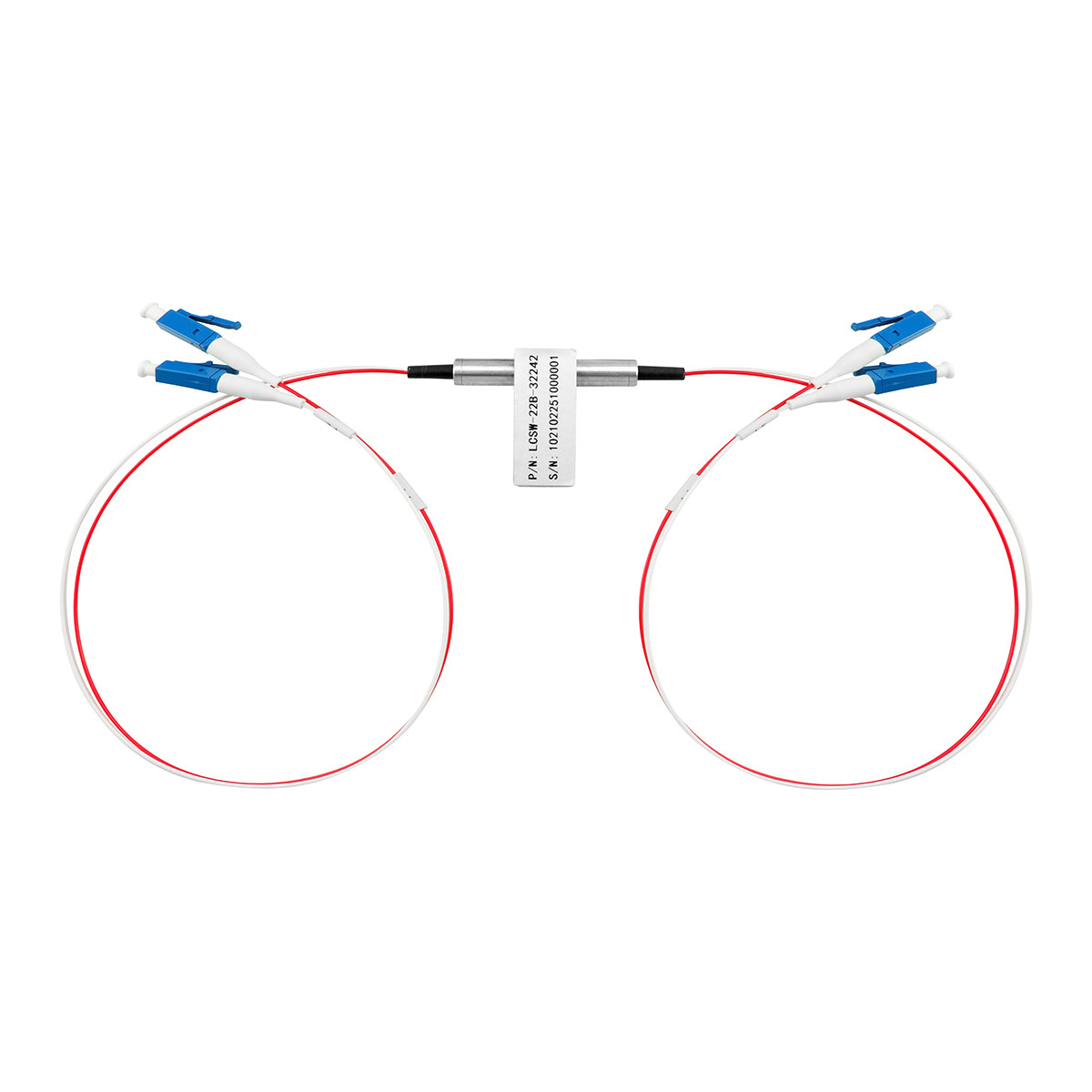

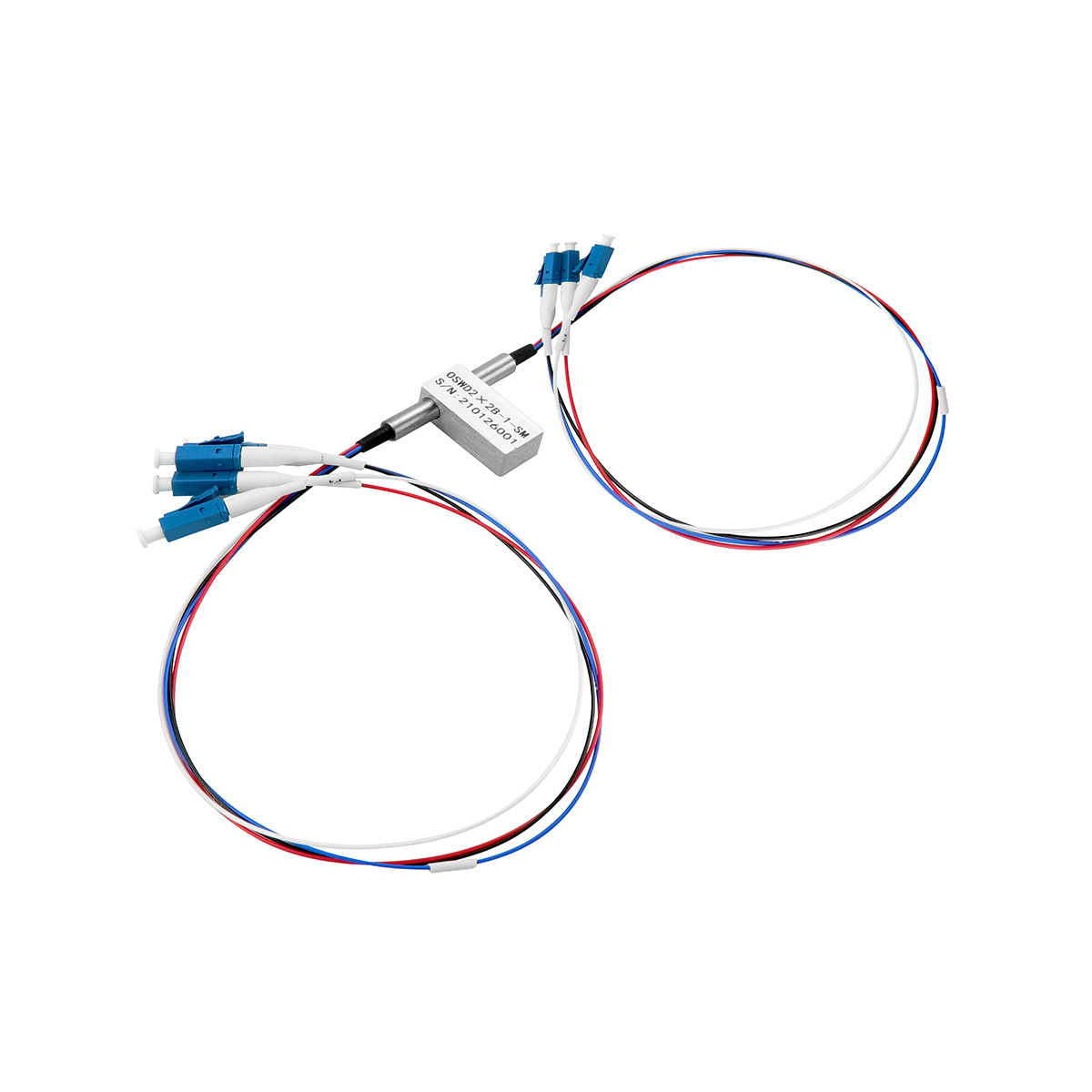

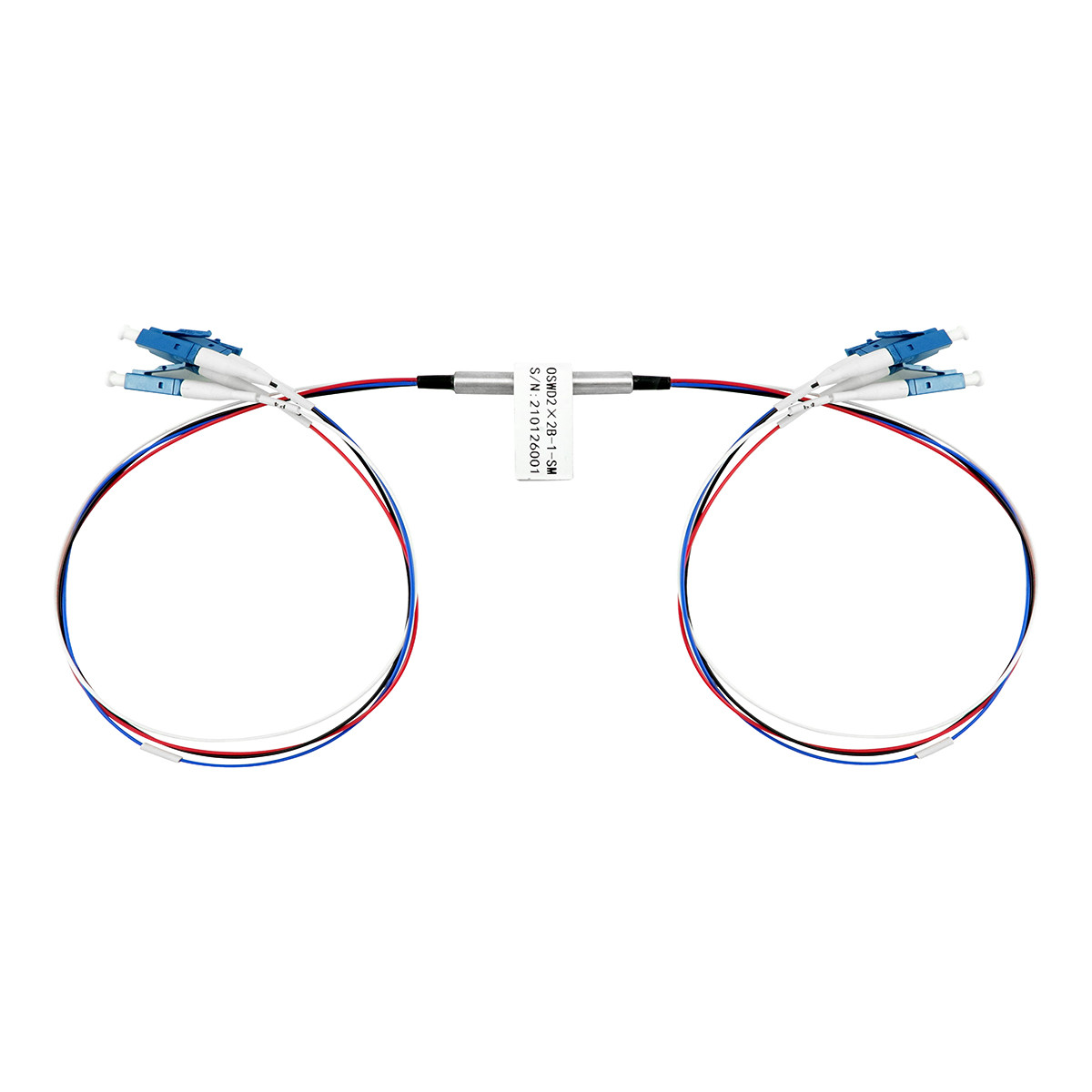

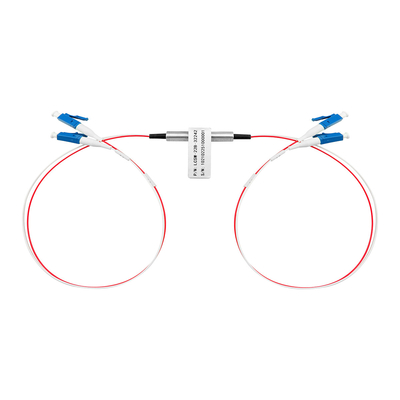

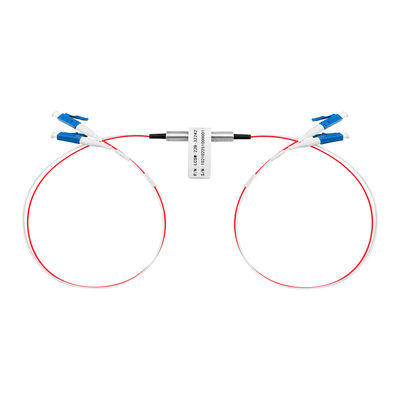

Optischer Schalter, der für seine hohe Leistung, seinen geringen Einsatzverlust und seine kompakte Dimension bekannt ist.
Es ist eine ideale Komponente für OADM, OXC, Systemüberwachung und Schutz.
Mit einem kompakten Paket kann es leicht in ein optisches Kommunikationssystem mit hoher Dichte integriert werden.
Anwendungen
Pin-Konfigurationen
Typ | Staat | Optische Strecke | Elektroantrieb | Zustandssensor | ||||||
D2 × 2B | Pin 1 | Pin 5 | Pin 6 | Stecknadel 10 | Pin 2 bis 3 | Pin 3 bis 4 | Pin 7-8 | Pin 8 bis 9 | ||
Verriegelung | Eine | P1-P3·,P2-P4· | - Ich weiß nicht. | - Ich weiß nicht. | GND | V+ | Schließen. | Geöffnet | Geöffnet | Schließen. |
B |
P1-P1 ̇, P2-P2 ̇, P3-P3-P4-P4 |
V+ | GND | - Ich weiß nicht. | - Ich weiß nicht. | Geöffnet | Schließen. | Schließen. | Geöffnet | |
mit einem Durchmesser von mehr als 20 mm | Eine | P1-P3·,P2-P4· | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | - Ich weiß nicht. | Schließen. | Geöffnet | Geöffnet | Schließen. |
B |
P1-P1 ̇, P2-P2 ̇, P3-P3-P4-P4 |
V+ | - Ich weiß nicht. | - Ich weiß nicht. | GND | Geöffnet | Schließen. | Schließen. | Geöffnet |
Optische Strecke
Staat A | Zustand B |
![]() |
![]() |
Abmessung
Elektrische Spezifikation
Spezifikationen | Spannung | Strom | Widerstand |
5V Verriegelung | 4.5 bis 5,5 V | 36 bis 44 mA | 125 Ω |
5 V nicht schließend | 4.5 bis 5,5 V | 26 bis 32 mA | 175 Ω |
3V Verriegelung | 20,7 bis 3,3 V | 54 bis 66 mA | 50 Ω |
3V-Sperrverbindung | 20,7 bis 3,3 V | 39 bis 47 mA | 70 Ω |
Bestellinformationen
7201-D2×2B-A-B-C-D-E-F-G
Beispiel:7201-D2×2B-SM-FS-3-L-90-12-FA
Eine | B | C | D | E | F | G |
Art der Faser | Testwellenlänge | Betriebsspannung | Schaltertyp | Typ der Röhre |
Faserlänge
|
Verbindungsstück |
SM: SM, 9/125 M5:MM, 50/125 M6:MM, 62.5/125 X: Andere |
85: 850±40 nm O: O-Band ((1260~1360nm) C: C-Band ((1530~1565nm) L: L-Band ((1565~1625nm) U: U-Band ((1625~1675nm) FS: 1260 bis 1650 nm |
3: 3V 5: 5V
|
L: Verriegelung N: Nicht abschließend |
25250,00 um ((Bare Faser) 90:900um X: Andere |
05: 0,5 m±5 m 10: 1,0 m±5 m 12: 1,2 m±5 m 15: 1,5 m±5 m X: Andere |
OO: Keine LP: LC/PC LU: LC/UPC LA: LC/APC FP: FC/PC FU: FC/UPC FA: FC/APC SP: SC/PC SU: SC/UPC SA: SC/APC STP: ST/PC STA: ST/APC X: Andere |
