Startseite /Produkte/SFP-Modul-Transceiver/25G SFP28 CWDM-Transceiver 10Km Einzelmodul-Erweiterung

25G SFP28 CWDM-Transceiver 10Km Einzelmodul-Erweiterung

1pc
MOQ
Verhandlungsfähig
Preis
25G SFP28 CWDM-Transceiver 10Km Einzelmodul-Erweiterung
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Product Name: SFP28 CWDM Optical Module
Speed: 25Gb/s
Distance: 10KM
Connector: LC port
Wokring Temperature: 0 to +70°C
Feature: Support DDM
Hervorheben:

CWDM-Transceiver für die kommerzielle Verwendung

,

Transceiver 25G SFP28 CWDM

,

10 km SFP28 CWDM-Transceiver
Grundinformation
Herkunftsort: Shenzhen, China
Markenname: Olycom
Zertifizierung: CE RoHS FCC ISO9001
Modellnummer: Ausnahme für die in Anhang I der Verordnung (EU) Nr. 515/2014 aufgeführten Erzeugnisse:
Dokument: IM-WS080GE.pdf
Zahlung und Versand AGB
Verpackung Informationen: Ein Stück in einer Schachtel, 300g G.W.
Lieferzeit: 3~7 Tage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 2500pcs/month
Produkt-Beschreibung

1471~1571nm CWDM 25G DDM Glasfasertransceiver



Produktmerkmale



  1. Unterstützt bis zu 25,78 Gbps Bitrate
  2. SFP+-Fußabdruck mit Warmstecker
  3. CWDM-gekühlter EML-Laser und PIN-Fotodiode,
  4. Bis zu 10 km für SMF-Übertragung
  5. Einheitlich mit SFP+ MSA und SFF-8472 mit Duplex-LC-Gehäuse
  6. Kompatibel mit RoHS
  7. Einzelne +3,3V-Stromversorgung
  8. Leistungsausfall < 2,3 W
  9. Echtzeit-Digitaldiagnostiküberwachung



Optische und elektrische Eigenschaften



Parameter Symbol Min. Typisch Maximal Einheit Anmerkungen
Übertrager
Zentralwellenlänge Lc - Das ist λc-6.5 Lc Ich habe eine Frage.5 m
Spektralbreite ((-20dB) Δλ     1 m
Verhältnis zur Unterdrückung im Seitenmodus SMSR 30 -   dB
Durchschnittliche Ausgangsleistung Schnüren - Nein.   +6 dBm 1
Aussterbungsquote Notfall 6     dB
Dateneingabe-Swingdifferential Fahrzeugnummer 180   850 mV 2
Eintrittsdifferenzimpedanz ZIN 90 100 110 Ohm
TX deaktivieren Deaktivieren   2.0   Vcc V
Aktivieren   0   0.8 V
TX Fehler Schuld   2.0   Vcc V
Normal   0   0.8 V
Empfänger
Zentralwellenlänge Lc 1450   1620 m
Empfängerempfindlichkeit       - 14 Jahre dBm 3
Überlastung des Empfängers   2     dBm 3
Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt Verlust     - 15 Jahre. dBm
Losserklärungen Lose - 35 Jahre.     dBm
Los-Hysterese   0.5     dB
Ausgabe-Swingdifferential - Ich weiß nicht. 300   900 mV 4
Los Hoch 2.0   Vcc V
Niedrig     0.8 V



Beschreibung der Pins



Ausrüstung Name des Signals Beschreibung Stecken Sie Seq ein. Anmerkungen
1 VEET Sendeanlage 1
2 TX Fehler Anzeige eines Fehleransatzes des Sendeapparates 3 Anmerkung 1
3 TX Behinderte Transmitter deaktivieren 3 Anmerkung 2
4 SDA SDA-Seriendatensignal 3
5 SCL SCL-Serien-Uhrsignal 3
6 MOD_ABS Modul abwesend. 3
7 RS0 Nicht verbunden 3
8 Los Signalverlust 3 Anmerkung 3
9 RS1 Nicht verbunden 3
10 Veröffentlichung Empfänger Boden 1
11 Veröffentlichung Empfänger Boden 1
12 - Ich weiß nicht. Inv. Erhaltene Daten 3 Anmerkung 4
13 Forschung und Entwicklung Erhaltene Daten aus 3 Anmerkung 4
14 Veröffentlichung Empfänger Boden 1
15 VCCR Stromversorgung des Empfängers 2
16 VCCT Stromversorgung des Sendergeräts 2
17 VEET Sendeanlage 1
18 TD+ Übertragen von Daten 3 Anmerkung 5
19 - Das ist nicht wahr. Inv. Übertragen von Daten 3 Anmerkung 5
20 VEET Sendeanlage 1

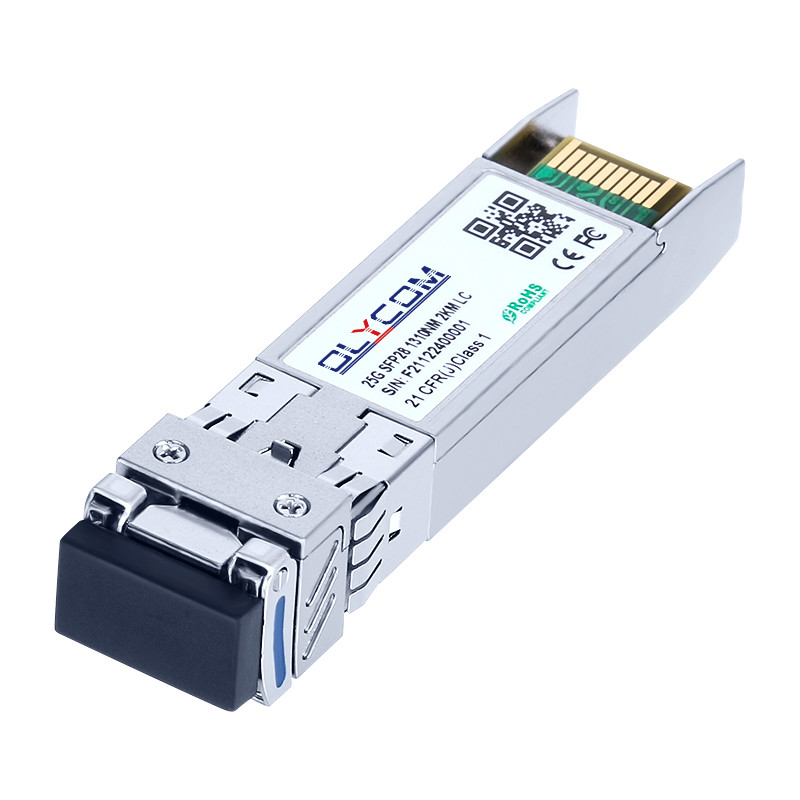

25G SFP28 CWDM-Transceiver 10Km Einzelmodul-Erweiterung 0


Anwendung



  • 25G Ethernet
  • CPRI 10



Beschreibung



Die SFP28-Transceiver sind leistungsstarke, kostengünstige Module, die eine Datenrate von 25,78 Gbps und eine Übertragungsdistanz von 10 km mit SMF unterstützen.



Der Transceiver besteht aus drei Abschnitten: einem Kühl-EML-Laser-Sender, einer PIN-Fotodiode, die mit einem Transimpedanzvorverstärker (TIA) und einer MCU-Steuerungseinheit integriert ist.Alle Module erfüllen die Anforderungen der Klasse I für die Lasersicherheit..



Die Transceiver sind mit SFP Multi-Source Agreement und SFF-8472 Digital Diagnostics Funktionen kompatibel.



Abmessung

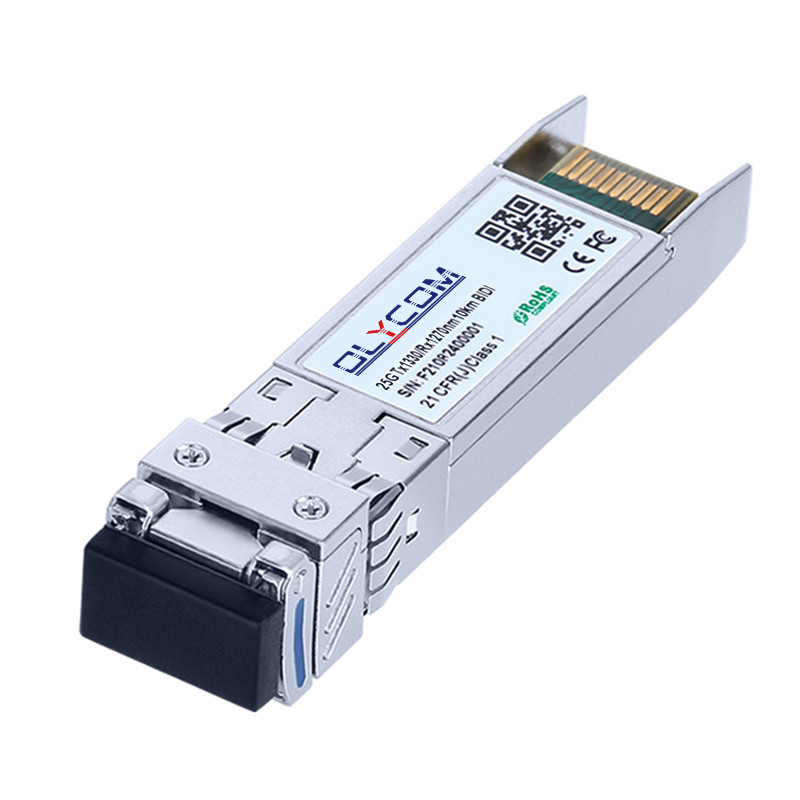

25G SFP28 CWDM-Transceiver 10Km Einzelmodul-Erweiterung 1



Bestellinformationen



Teilnummer Beschreibung des Produkts
Die in Absatz 1 genannten Angaben sind zu beachten. 1471~1571nm CWDM, 25,78Gbps, 10km, DDM, 0°C~+70°C

λC-Wellenlängenführer
Code λC Einheit Code λC Einheit Code λC Einheit
47 1471 m 51 1511 m 55 1551 m
49 1491 m 53 1531 m 57 1571 m

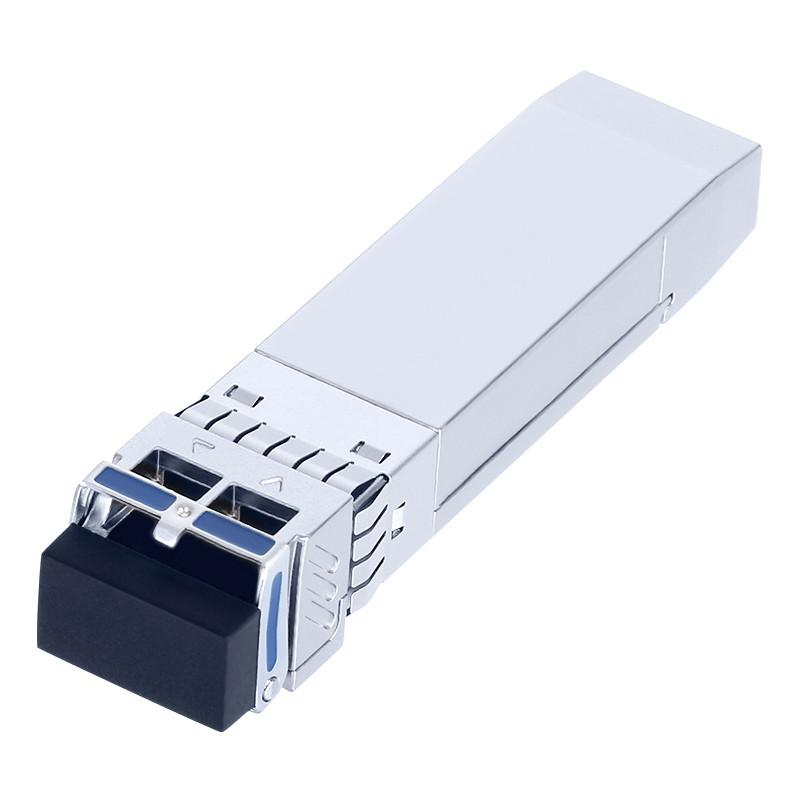

25G SFP28 CWDM-Transceiver 10Km Einzelmodul-Erweiterung 2
