Erbium-doppierte Faserverstärker EDFA-Gerät Optical Signal Booster 1U Chassis System

1pc
MOQ
Verhandlungsfähig
Preis
Erbium-doppierte Faserverstärker EDFA-Gerät Optical Signal Booster 1U Chassis System
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: EDFA-optischer Verstärker
Dimension: Standardgröße 1U
Betriebstemperatur: -10~60℃
Einstufung: BA, LA, PA
Hervorheben:

Erbium-doppierte Faserverstärker EDFA-Anlage

,

EDFA-Gerät zur Optiksignalverstärkung

,

1U Fahrgestell EDFA-Anlage

Grundinformation
Herkunftsort: CE ROHS FCC
Markenname: Olycom
Zertifizierung: CE RoHS FCC ISO9001
Modellnummer: OM3800-EDFA
Zahlung und Versand AGB
Verpackung Informationen: Ein Stück in einer Schachtel, 4,5 Kilo G.W.
Lieferzeit: 5~8 Werktage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 1000 PCS/Monat
Produkt-Beschreibung

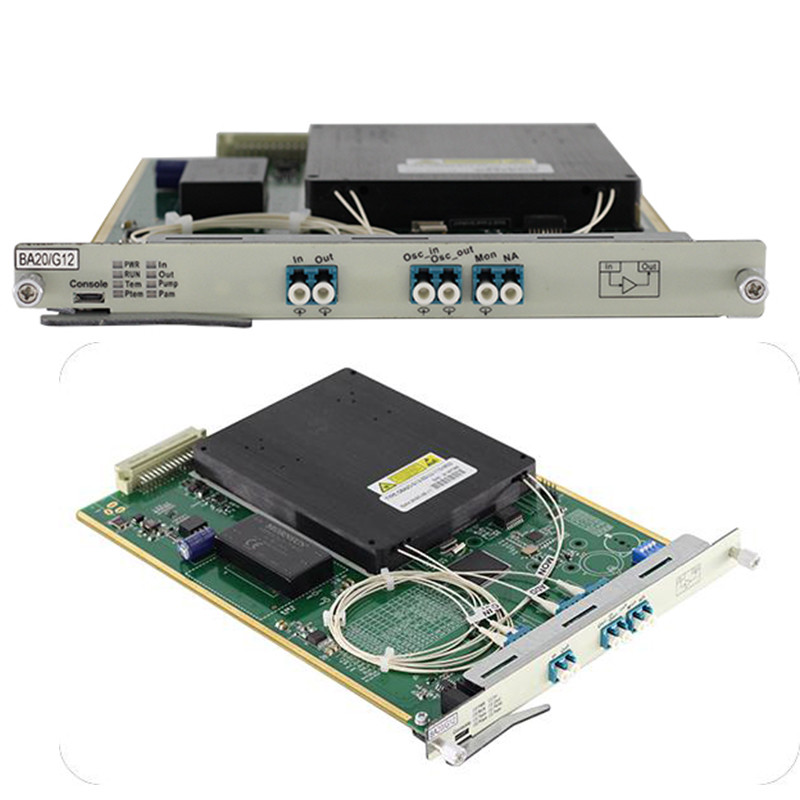

Warmwechselbare optische EDFA-Verstärkerkarte



Produktmerkmale



  • Niedriger Lärmkoeffizient: typischer Wert von 5 dB.
  • Hochgewinnflächigkeit: DWDM-Wellenlängengewinnflächigkeit < 1,5 dB.
  • Mehrere Betriebsarten: Unterstützt einstellbare AGC-Verstärkung, einstellbare APC-Ausgabe und eine einstellbare ACC-Spannung.
  • Übergangsreaktionssteuerung: Die leistungsstarke Übergangsreaktionssteuerung gewährleistet eine stabile Leistung und einen stabilen Gewinn, ohne die vorhandenen Signale zu beeinträchtigen.
  • ASE-Automatikkorrekturfunktion: Optimiert automatisch ASE-Rauschen, um sicherzustellen, dass der Rauschenwert auf einem Minimum liegt.



Spezifikation


Funktion Beschreibung
Arbeitswellenlängenbereich Standardtyp: 1529nm~1561nm Erweiterter Typ: 1528nm~1568nm
EDFA-Typ OBA-Leistungsverstärkung OPA-Leistungsverstärkung
Min. optische Eingangsleistung -22 dBm - 32 dBm
Maximale optische Leistung +20 dBm +16 dBm
Maximaler Gewinn 17 dB 20 dB
Geräuschwerte < 5,5 dB
Vergrößerung der Flachheit < 1,5 dB
Eigentümliche Technologie Unterstützung der Verriegelung der Verstärkung, Verstärkungsregelung, vorübergehende Steuerungstechnologie, automatisches Herunterfahren der optischen Ausgangsleistung
Funktion der Netzverwaltung

Unterstützung der Echtzeitüberwachung des Betriebszustands der EDFA, einschließlich: optischer Leistung, Pumpen, Temperatur usw.

Unterstützende Pumpenstillstandsschwelle und automatische Wiederherstellungszeitfunktion

Anzahl der besetzten Plätze Unterstützung für OSP3800-Fullserie-Chassis, mit 1 Schlitz (0,5U)
Optische Schnittstelle LC/UPC
Maximaler Stromverbrauch 15 W
MTBF >100.000 Stunden

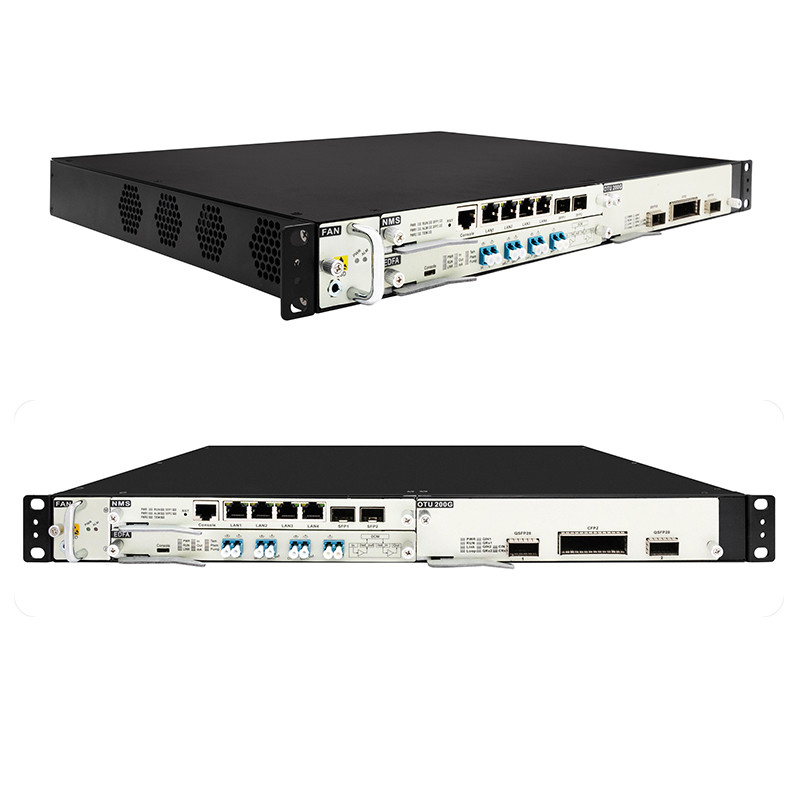

Struktur



Erbium-doppierte Faserverstärker EDFA-Gerät Optical Signal Booster 1U Chassis System 0



Erbium-doppierte Faserverstärker EDFA-Gerät Optical Signal Booster 1U Chassis System 1



Erbium-doppierte Faserverstärker EDFA-Gerät Optical Signal Booster 1U Chassis System 2



Erbium-doppierte Faserverstärker EDFA-Gerät Optical Signal Booster 1U Chassis System 3

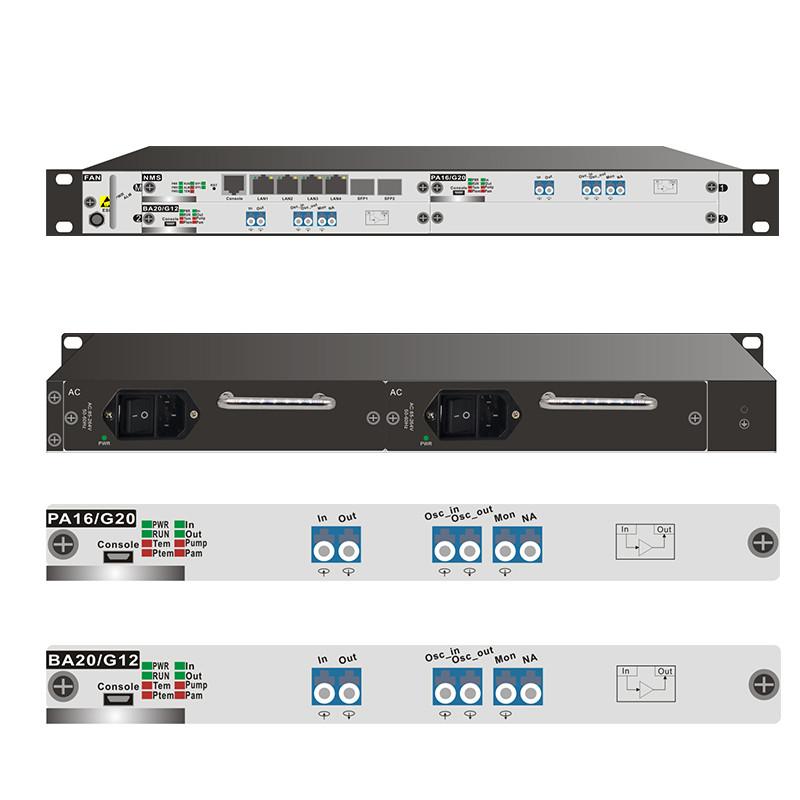

Definition der Schnittstelle



Schnittstelle Artikel 1 Funktion/Beschreibung
In EDFA-Eingabeoberfläche Eintrittsanschluss für die optische Leistung kleiner Signale
- Ich bin weg. EDFA-Ausgabeoberfläche EDFA Verstärkung Ausgang optischer Port.
Ausnahme: Monitoringkanal-Eingangsanschluss Verknüpfung mit der Netzwerkverwaltungskarte SFP TX zur Übertragung von Netzwerkverwaltungsinformationen.
OSC_Aus Überwachungskanalausgangsport Verknüpfung mit der Netzverwaltungskarte SFP RX zur Übertragung von Netzverwaltungsinformationen.
Monat Überwachungshafen EDFA-Leistungsüberwachungsschnittstelle, Link OPM oder Spektrometer.



Beschreibung des Indikators



Schnittstelle Artikel 1 Beschreibung
PWR EDFA-Leistungsindikator An, EDFA-Stromversorgung ist normal, aus, Stromversorgungsfehler.
Ausführen Betriebsindikator des EDFA An, EDFA funktioniert normal; aus, der Betrieb ist fehlerhaft.
In EDFA-Eingabe-Alarmindikator An, der Eingang ist abnormal, aus, der Eingang ist normal.
- Ich bin weg. EDFA-Alarm-Ausgangsindikator An, die Ausgabe ist abnormal, aus, die Ausgabe ist normal.
- Ich weiß. Temperaturwarnanzeiger für das EDFA-Modul An, die Temperatur des EDFA-Moduls ist abnormal; aus, die Temperatur des Moduls ist normal.
Ptem Pumpentemperatur-Alarmindikator An, die Pumptemperatur ist abnormal, aus, die Pumptemperatur ist normal.
Pump Warnanzeige für die Pumpe An, die Pumpe ist aus; aus, die Pumpe ist an.
- Ich weiß. Alarmindikator für die Pumpenströmung An, der Pumpenstrom ist abnormal; aus: der Pumpenstrom ist normal.



Einleitung



Die Hauptfunktion der EDFA (Erbium Doped Fiber Amplifier) Optikverstärkerkarte ist die Leistungskompensation des Signallichts in der Übertragungsleitung.und kann gleichzeitig bis zu 48 Kanäle (Kanalstand 100 GHz) oder 96 Kanäle (Kanalstand 50 GHz) im C-Band verstärken.



Das optische Signal weist die Eigenschaften einer flachen Verstärkung, einer verstellbaren Verstärkung und eines geringen Geräuschindex auf.



Es ist ein unentbehrlicher und wichtiger Bestandteil des DWDM-Systems, des zukünftigen Hochgeschwindigkeitssystems und der Fernübertragung in einem optischen Netzwerk.



Informationen zur Überwachung der EDFA-Karten



  • Online-Echtzeitüberwachung des Betriebszustands der EDFA-Single Disk;
  • Echtzeitüberwachung der EDFA-Eingangs- und Ausgangsoptikleistung;
  • Echtzeitüberwachung des Betriebszustands der EDFA-Pumpe,
  • Echtzeitüberwachung des EDFA-Arbeitsstroms, des Stromverbrauchs, der Drucktemperatur, des Kühlstroms usw.
  • Einrichtung der optischen Eingangs- und Ausgangsschwellen durch das Netzmanagement, Einstellung des EDFA-Arbeitsmodus, Ausgangsleistungsschwelle, Verstärkung usw.



Einrichtung



1Einstellung der Alarmschwellen für die Eingangs- und Ausgangsleistung

Die Alarmschwelle der Eingangs- und Ausgangsleistung des Verstärkers kann über das Netzwerkmanagement festgelegt werden.Die EDFA-Pumpe ist ausgeschaltet., und der EDFA nicht funktioniert.



2. Einstellung des Arbeitsmodus

Der Betriebsmodus des Verstärkers kann über das Netzwerkmanagement eingestellt werden: AGC-Konstante-Gewinn-Modus, APC-Konstante-Ausgangsmodus, ACC-Konstante-Strom-Modus, der Gewinn kann im AGC-Modus eingestellt werden,Der Einstellbereich beträgt ±1 dB, ist am besten, kann die Ausgangsleistung im APC-Modus eingestellt werden, der Einstellbereich ist ±1dBm optimal



3Einstellung des Augenschutzmodus

Bei der Installation und beim Debugging oder bei der FehlerbehebungSie können den Augenschutzmodus des Verstärkers über das Netzwerkmanagementsystem einschalten, um die Ausgangsleistung des EDFA zu reduzieren, um Verletzungen des Wartungspersonals zu vermeiden.



GUI-Foto



Erbium-doppierte Faserverstärker EDFA-Gerät Optical Signal Booster 1U Chassis System 4

Erbium-doppierte Faserverstärker EDFA-Gerät Optical Signal Booster 1U Chassis System 5
