25G SFP28 40KM Transceiver Modul LAN-WDM Einzelmodus Dual LC Port DDM

1pc
MOQ
Verhandlungsfähig
Preis
25G SFP28 40KM Transceiver Modul LAN-WDM Einzelmodus Dual LC Port DDM
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktbezeichnung: 25G SFP28 Fasermodul
Entfernung: 40 km
Geschwindigkeit: 25.78 Gbps
Verbindungsstück: LC, doppelter Anschluss
Hervorheben:

40km Modul Transceivers sfp28

,

Transceivermodul 25g sfp28

,

LAN-WDM SFP28-Transceivermodul
Grundinformation
Herkunftsort: Shenzhen, China
Markenname: Olycom
Zertifizierung: CE RoHS FCC ISO9001
Modellnummer: Ausrüstung für die Verarbeitung von Daten
Dokument: OLYCOM Industrial Networkin...24.pdf
Zahlung und Versand AGB
Verpackung Informationen: Ein Stück in einer Schachtel, 200g G.W.
Lieferzeit: 4 bis 8 Tage
Zahlungsbedingungen: T/T, PayPal
Versorgungsmaterial-Fähigkeit: 2000 Stück/MONAT
Produkt-Beschreibung

Einzelmodus 40KM 25G SFP28 Empfänger



Produktmerkmale



  • Unterstützt bis zu 25,78 Gbps Bitrate
  • SFP+-Fußabdruck mit Warmstecker
  • Bis zu 40 km für SMF-Übertragung
  • Einheitlich mit SFP+ MSA und SFF-8472 mit Duplex-LC-Gehäuse
  • Kompatibel mit RoHS
  • Einzelne +3,3V-Leistung2
  • Echtzeit-Digitaldiagnostiküberwachung
  • Betriebsfalltemperatur von 0 bis +70°C

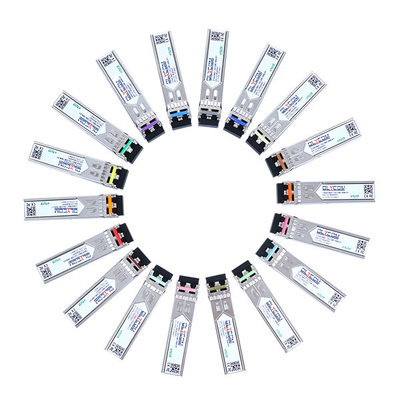

25G SFP28 40KM Transceiver Modul LAN-WDM Einzelmodus Dual LC Port DDM 0



Optische Eigenschaften



Parameter Symbol - Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann. Einheit Anmerkung
Übertrager
Wellenlängen der Fahrspur ((Bereich))

1272.55 bis 1274.54

1276.89 bis 1278.89

1281.25 bis 1283.27

1285.65 bis 1287.69

1290.07 bis 1292.12

1294.53 bis 1296.59

1299.02 bis 1301.09

1303.54 bis 1305.63

1308.09 bis 1310.19

 m
Durchschnittsstartleistung Dienststelle 0   +6.0 dBm
Durchschnittliche Ausgangsleistung (Laser ausgeschaltet) - Ich weiß nicht. - - - 30 dBm
Frequenzbandbreite ((-20dB) Die - - 1 m
Verhältnis zur Unterdrückung im Seitenmodus SMSR 30 - - dB
Strafe für Übertrager und Dispersion TDP     1 dB
Aussterbungsquote Notfall 3.5   - dB
Ausgangsmaske Einheitlich mit IEEE 802.3cc   Anmerkung (2)
Empfänger
Eingangsoptische Wellenlänge LIN 1272.55 - 1310.19 m
Empfängerempfindlichkeit-AVG PSens     - 19 dBm Anmerkung (1)
Empfängerempfindlichkeit-OMA PSens-OMA     - 18 Jahre.2 dBm Anmerkung (1)
Eintrittssättigungsleistung (Überlastung) PSAT - 4 - - dBm Anmerkung (1)
Rezeptorreflexion       - 26 Jahre. dB
Verlust des Signals PA-Funktion - 30 - - dBm
Verlust des Signals PD-Krankheit - - - 20 dBm
LOS - Hysterese PHys 0.5     dB


Anmerkung:

Anmerkung (1): BER≤5x10-5



Eigenschaften der elektrischen Schnittstelle



Eigenschaften der elektrischen Schnittstelle für Hochgeschwindigkeiten



Parameter Symbol Min. Typ Maximal Einheit Anmerkungen
Übertrager
Differentielle Eingangsschwingung Der Präsident: 190   700 mV
Differentielle Eingabe-Rückgabeverluste (min) RLd (f) 9.5·0.37f, 0.01≤f<8 dB
4.75 ∙ 7.4 log10 (f/14), 8 ≤ f<19

Differentielle Eingabe zum gemeinsamen Modus

Rückkehrverlust (min)

 RLdc ((f) 22-20 (f/25.78), 0,01≤f<12.89 dB
15 bis 6 (f/25.78), 12.89 bis < f < 19
Differenzielle Endungsabweichung Tm - - 10 %
Augenbreite Ich weiß nicht. - - 0.46 Verwendungsbereich
angewandte pk-pk Sinus-Jitter Ppj Pro IEEE 802.3bm
Augenhöhe - Was? - 95 - mV
Gleichspannung im gemeinsamen Modus Die Zulassung - 350 Dollar. - 2850 mV
Empfänger
Differentielle Ausgabe von Daten Die Kommission hat die Kommission aufgefordert, 300 - 850 mV
Augenbreite Ich weiß nicht. 0.57 - - Verwendungsbereich
Vertikaler Augenverschluss Seit - - 5.5 dB
Differenzielle Ausgangsrückgabeverluste (min) RLd (f) 9.5·0.37f, 0.01≤f<8 dB
4.75 ∙ 7.4 log10 (f/14), 8 ≤ f<19
Rücklaufverlust bei Umwandlung in Differenzmodus (min) RLdc ((f) 22-20 (f/25.78), 0,01≤f<12.89 dB
15 bis 6 (f/25.78), 12.89 bis < f < 19
Differenzielle Endungsabweichung Tm - - 10 %
Übergangszeit: 20% bis 80% Tr/Tf 12 - - ps 20% bis 80%



Eigenschaften der elektrischen Schnittstelle mit niedriger Geschwindigkeit



Parameter Symbol - Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann. Einheit Anmerkung
Übertrager
Ausgangsschwerpunkt des Senderfehlers VFaultH 2 - Vcc+0.3 V
Ausgangsschwäche des Senders VFaultL 0 - 0.8 V
Spannung des Transmitters deaktivieren VDisH 2 - Vcc+0.3 V
Transmitter deaktivieren Spannung-niedrig VDisL 0 - 0.8 V
Empfänger
Los-Ausgangsspannung VLOSH 2 - Vcc+0.3 V
Los-Ausgangsspannung niedrig VLOSL 0 - 0.8 V



Diagnostik



Parameter Reichweite Einheit Genauigkeit Kalibrierung
Temperatur 0 bis 70 °C ±3°C Inneres
Spannung 3.0 bis 3.6 V ± 3% Inneres
Bias-Strom 0 bis 100 mA ± 10% Inneres
TX Power 0 bis 6 dBm ±3 dB Inneres
RX-Leistung -19 bis -4 dBm ±3 dB Inneres



Beschreibung



Die SFP28-Transceiver sind leistungsstarke, kostengünstige Module, die eine Datenrate von 25,78 Gbps und eine Übertragungsdistanz von 40 km mit SMF unterstützen.



Der Transceiver besteht aus drei Abschnitten: einem gekühlten DML-Laser-Sender, einer mit einem Trans-Impedanz-Vorverstärker (TIA) integrierten APD-Fotodiode und einer MCU-Steuerungseinheit.Alle Module erfüllen die Anforderungen der Klasse I für die Lasersicherheit..



Die Transceiver sind mit SFP Multi-Source Agreement und SFF-8472 Digital Diagnostics Funktionen kompatibel.



Anwendung



25GBASE-ER

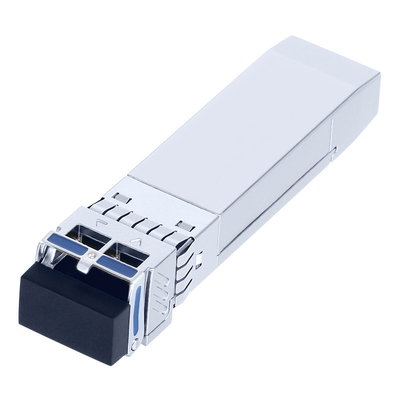

25G SFP28 40KM Transceiver Modul LAN-WDM Einzelmodus Dual LC Port DDM 1



Bestellinformationen



Teilnummer Beschreibung des Produkts
Ausrüstung für die Verarbeitung von Daten LAN-WDM, 25,78 Gbps, LC, 40 km, 0°C~+70°C, mit DDM



λC-Wellenlängenführer
Kanal Zentrale Wellenlänge Wellenlängenbereich
02 1273.54 1272.55 bis 1274.54
03 1277.89 1276.89 bis 1278.89
04 1282.26 1281.25 bis 1283.27
05 1286.67 1285.65 bis 1287.69
06 1291.10 1290.07 bis 1292.12
07 1295.56 1294.53 bis 1296.59
08 1300.05 1299.02 bis 1301.09
09 1304.58 1303.54 bis 1305.63
10 1309.14 1308.09 bis 1310.19
