Spezifikation eines Multi-Gigabit-Switches
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller POE-Faserschalter ((2F+6TP) |
| Hafen |
2 x 1000Mpbs SFP-Anschluss, 1G/2,5G beide unterstützt
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2km; 850nm, 500 Meter
6x10/100/1000M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)
|
| Standards |
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo-Raum |
9.6KB |
| MAC-Adressen-Tabellengröße |
8K |
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 22 Gbps (ohne Staus)
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Port-Übertragungsabstand: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Leuchten |
Strom, Netzwerk, Glasfaser, Alarm |
| Stromversorgung |
POE-Stromversorgungs-Eingangsspannung: 48V (max. 52V)
Einzelne PoE-Stromversorgung Ausgangsleistung: 15,4W/30W/60W/90W (Anschluss 1~6)
Gesamtbudget: 540 W
Ausgangsspannung PoE: 48V
|
| Umwelt |
Betriebstemperatur: -40°C bis 75°C
Aufbewahrungstemperatur: -40°C bis 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
EMI: FCC Teil 15 Teil B Klasse A, EN 55022 Klasse A
EMS: EN 61000-4-2 (ESD) Stufe 3, EN 61000-4-3 (RS) Stufe 3, EN 61000-4-4 (EFT) Stufe 3, EN 61000-4-5 (Schwellung) Stufe 3, EN 61000-4-6 (CS) Stufe 3, EN 61000-4-8
Verkehrssteuerung: NEMA-TS2
Schwingung: IEC 60068-2-6
Freifall: IEC 60068-2-32
Schlag: IEC 60068-2-27
Eisenbahnverkehr: EN 50121-4
|
| Sicherheit |
CE-Kennzeichnung, Handelsmarke
CE/LVD EN60950
|
| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 165 x 112 x 45,5 mm
Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
Managementsoftware
Dieser Vlan verwaltete Ethernet-Switch adoptiert beliebte Vitesse-Chipsatz und bekam unter Verwaltung Funktionen
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung Qos, Transportklassifizierung Qos, Cos, Bandbreitenregelung (Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung für IEEE802.1q VLAN,VLAN-Port,Mac-basierte VLAN,IP-Subnetz VLAN,Protokoll VLAN,VLAN-Konverter, MVR
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung für IPV6 Telnet-Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Ringanwendung des PoE-Schalters im Außenbereich

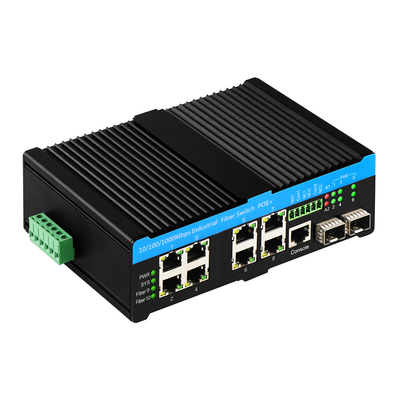

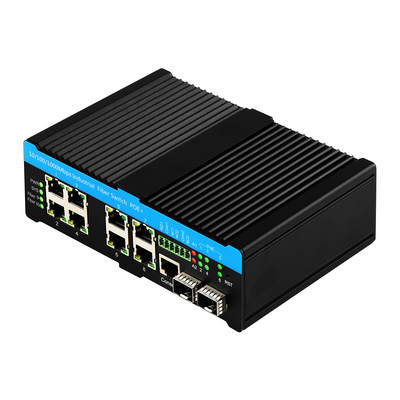

Aktuelle Fotos von sfp PoE-Schalter
Häufig gestellte Fragen
F: Mit 2 Alarmanschlüssen wird es verwendet, um den Betriebszustand von beliebigen 2 Ports zu überwachen
Es ist in Ordnung, alle 2 Ports ((Fiber oder Ethernet) über das Management zu überwachen.
Das Management ermöglicht es Ihnen, die Portkombination anzupassen.
Zum Beispiel: Eine Alarmanlage ist Ethernet 5 Port und die andere ist Glasfaser 1 Port.
Bitte beachten Sie, dass in diesem Fall, wenn der Ethernet-Port 6 nicht funktioniert, der Alarmport nicht reagiert.
F: 2*Combo-Häfen ((Hafen 7&8)
Einfach ausgedrückt, sind Combo-Ports 2 Sätze von Glasfaser/Ethernet-Ports, die man nur 1 Satz gleichzeitig verwenden kann.
Nehmen wir an, Sie verbinden den Ethernet 7-Port mit einem Router in Ihrem Büro, dann wird FX 1 automatisch deaktiviert.
Ethernet 7&FX 1
Ethernet 8&FX 2
Wenn Sie einen Port in jedem Satz verwenden (insgesamt 2 Sätze), wird der andere Port automatisch deaktiviert.
Und wie Sie vielleicht bemerken, funktionieren höchstens 8 Ports ((Fiber&Ethernet) gleichzeitig.
Dies erlaubt es Ihnen, die Kombination flexibel in der tatsächlichen Anwendung durchzuführen.
Es könnte als
- 0 Glasfaser + 8*Ethernet
- 1 Glasfaser + 7* Ethernet
- 2 Fasern + 6* Ethernet
F: Welche Entfernung beträgt die PoE-Übertragung?
Wenn Sie weitere Entfernungen benötigen, kaufen Sie uns bitte PoE-Verlängerungen.
Machst du SKD/CKD?
Ja, das haben wir schon oft erlebt.
Als Fabrik haben wir genug Energie und Ressourcen, um damit umzugehen.
