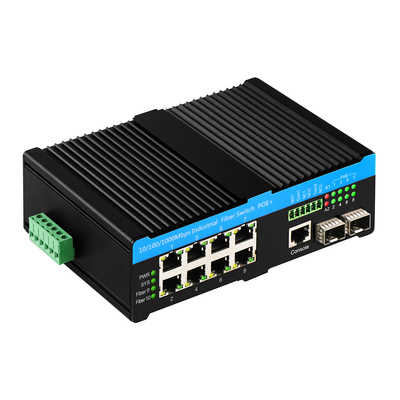

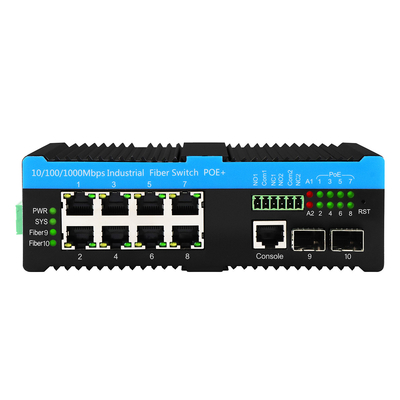

Olycom 8 Port PoE++ Netzwerk Gigabit verwalteter Schalter
Hauptmerkmale des 90-Watt-PoE-Schalters
- 8 x 10/100/1000Mbps automatisch erfasste RJ45-Anschlüsse, unterstützen Auto MDI/MDIX
- 2 x 100/1000/2500Mbps SFP-Faser-Ports, 1 x CONSOLE-Port für die VerwaltungIEEE 802.3af/at/bt (15.4W/30W/60W/90W) Leistung bis zu 1 ~ 8 RJ45-Ports, 720W Budget
- Unterstützung der POE-Verwaltung, Aktivierung/Deaktivierung der POE-Anschlüsse, Einstellung der POE-Ein- und Ausgangsleistung
- Echtzeitanzeige von Spannung, Strom, Leistung und PD-Wert
- Unterstützung des Relais Alarmausgangs und Lichtanzeige des Alarmstatus ((2 Wege vom trockenen Kontakt entfernt)
- 6KV-Ethernet-Überspannungsschutz, an eine raue Außenumgebung angepasst
Spezifikation für poe-Schalter gehärtet
| Produktbezeichnung |
10/100/1000Mbps verwalteter industrieller POE-Faserschalter ((2F+8TP) |
| Hafen |
2 x 1000Mpbs SFP-Anschluss, 1G/2,5G beide unterstützt
SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km;
MM: 1310nm, 2km; 850nm, 500 Meter
8x10/100/1000M UTP RJ45 ((MDI/MDIX-Automatikerkennung unterstützt)
|
| Standards |
Ich habe eine IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND-ID |
4096 |
| Jumbo-Raum |
9.6KB |
| MAC-Adressen-Tabellengröße |
8K |
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 26 Gbps (ohne Verkehrsstaus)
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
SFP-Anschluss, Übertragungsdistanz: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Leuchten |
Strom, Netzwerk, Faser |
| Stromversorgung |
POE-Stromversorgungs-Eingangsspannung: 48V (maximal 57V)
Leistung der einzelnen PoE-Stromversorgung: 90 W (Anschluss 1 bis 8)
Gesamtbudget: 720 W
Ausgangsspannung PoE: 48V
|
| Umwelt |
Betriebstemperatur: -40°C bis 75°C
Aufbewahrungstemperatur: -40°C bis 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
|
Zertifizierung
|
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
Die Prüfung ist nach Maßgabe der Norm EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 vorzunehmen.2021
Die Anforderungen an die Einhaltung dieser Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde.2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4:2014
|
| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 165 x 112 x 45,5 mm
Montagemethode: Montage auf der Schiene
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
Verwaltung
- Unterstützung von STP, RSTP, MSTP, ITU-T G.8032 Ethernet-Schutzring ((EPR)
- Unterstützung Qos, Transportklassifizierung Qos, Cos, Bandbreitenregelung ((Eingangs-/Ausgangsrichtung), Sturmbekämpfung, differenzierte Dienste
- Unterstützung für IEEE802.1q VLAN,VLAN-Port,Mac-basierte VLAN,IP-Subnetz VLAN,Protokoll VLAN,VLAN-Konverter, MVR
- Support-Bericht des IGMP-Agenten, MLD schnüffelt.
- Sicherheit: basierend auf Port und Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Unterstützung von Cisco® wie CLI, Webmanagement, SNMP v1/v2c/v3, Telnet
- Unterstützung von RMON, MIB II, Spiegelbild, Ereignisprotokoll, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Unterstützung für IPV6 Telnet-Server /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Anwendung des 90W BT PoE-Switches
Häufig gestellte Fragen
- Max 720W POE-Budget, jeder Ethernet-Port unterstützt POE af/at/bt
Es ist in Ordnung, die POE-Ausgabe über das Management anzupassen.
Zum Beispiel: In einem Test, könnte man Ethernet-Port 1 ~ 8 POE bt 90W machen.
In einem anderen, Port 1 ~ 4 POE bt 90W und Port 5 ~ 8 POE bei 30W oder ohne POE.
In der tatsächlichen Anwendung gibt es in der Regel 4 Stufen von POE-Ausgängen.
15.4W/30W/60W/90W, alle unterstützt und über das Management einstellbar.
Grün, wenn POE funktioniert.
Ausgeschaltet, wenn POE deaktiviert ist.
- Mit 2 Alarmanschlüssen wird es verwendet, um den Betriebszustand von 2 Ports zu überwachen
Es ist in Ordnung, alle 2 Ports ((Fiber oder Ethernet) über das Management zu überwachen.
Wie im obigen Beispiel können Sie die Portkombination anpassen.
Zum Beispiel: Eine Alarmanlage ist Ethernet 5 Port und die andere ist Glasfaser 1 Port.
Bitte beachten Sie, dass in diesem Fall, wenn der Ethernet-Port 6 nicht funktioniert, der Alarmport nicht reagiert.
Eine andere Möglichkeit der Einrichtung ist klicken Sie auf alle Ports ((Fiber/Ethernet), siehe unten Schnittstelle
Dann ist jeder Port aus, der Alarmport wird rot.
Dies könnte über STP oder ERPS konfiguriert werden.
Basierend auf dem 2-SFP-Ring ((das einfachste Format)
6~7 Schalter sind in einer Schleife in Ordnung, wenn es STP-Ring geht.
Grundsätzlich unzählige, wenn es sich um ERPS handelt.
Es kann kontinuierlich POE++-Strom für PD-Geräte für 8 UTP-Ports (ohne Combo-Ports) liefern.
Dies erfordert eine Min. 15A Stromversorgung bei voller Last ((48V*15A=720W).
Aber in der tatsächlichen Anwendung empfehlen wir nicht, zu viele energieintensive Geräte an einen einzigen Schalter anzuschließen, das wird die Stabilität beeinträchtigen.
