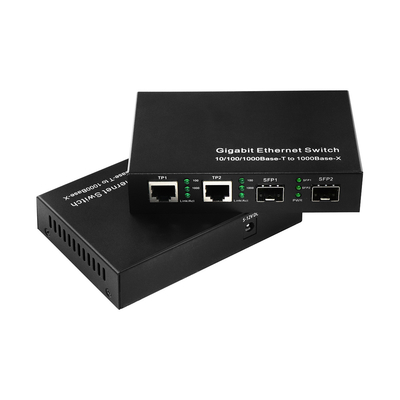

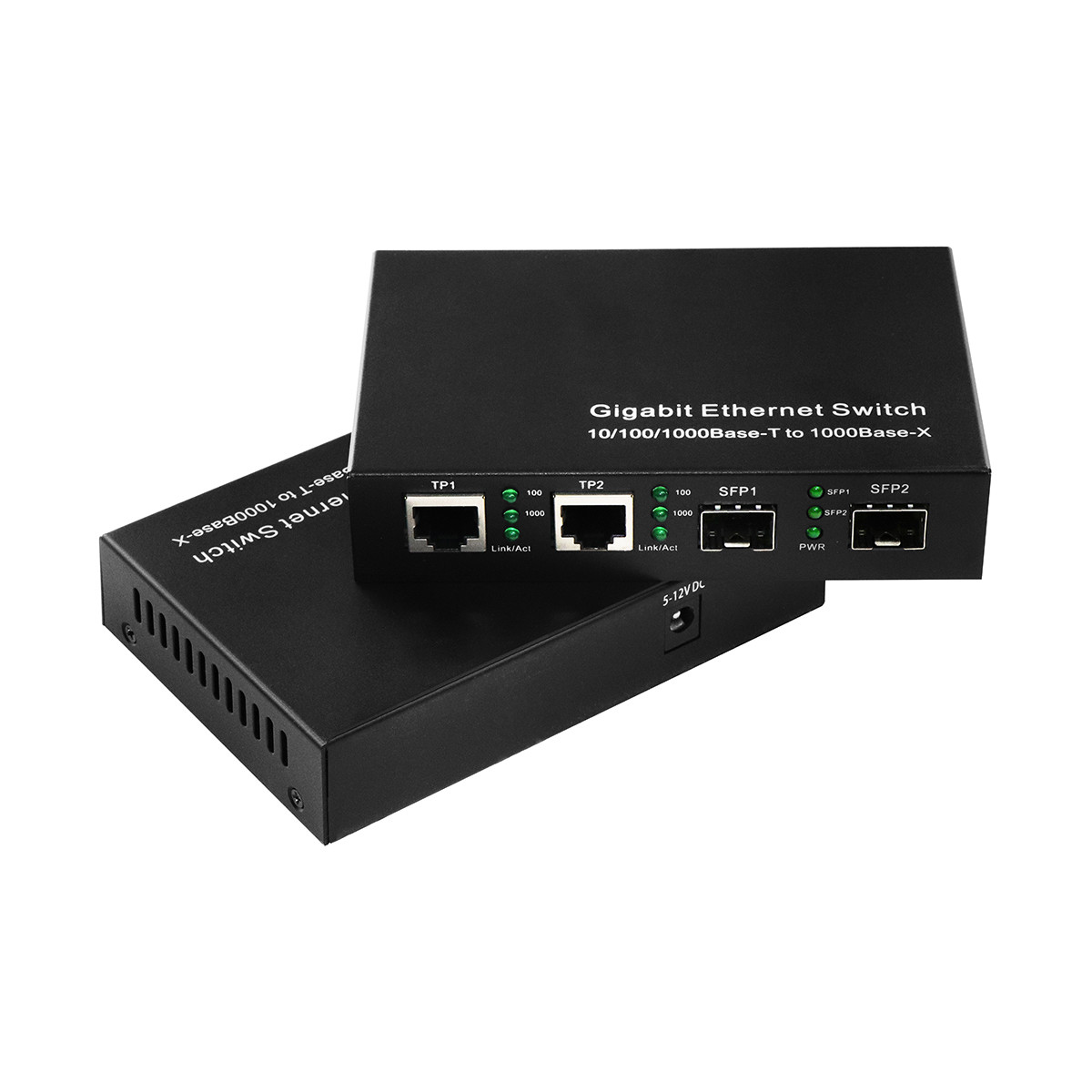

4 Port 10/100/1000Mbps nicht verwalteter Ethernet-Switch
Übersicht über den Gigabit-Netzschalter
- IEEE 802.3z/AB 1000Mbps 4 Port Gigabit Ethernet Switches unterstützt zwei Arten von Medien für die Netzwerkverbindung und -schaltung wie 10/100/1000Base-T und 1000Base-SX/LX.
- Der Schalter ist mit einem Schaltercontroller und Pufferspeicher ausgestattet, der zwei Segmenttypen miteinander verbindet, um reibungslos zu arbeiten.
- Der Switch verfügt über 2 RJ45-Anschlüsse 10/100/1000Base-T und 2 SFP-Anschlüsse 1000Base-T/SX/LX. Alle 10/100/1000 Mbps RJ45-Anschlüsse unterstützen Half- oder Full-Duplex-Modi.
- Alle SFP-Anschlüsse unterstützen nur 1000 Mbps und Full-Duplex-Modi.
- Mit einer externen Antriebseinheit bietet sie eine gute Stabilität und Zuverlässigkeit.
LED Beschreibung des Ethernet-Schalters mit Glasfaser

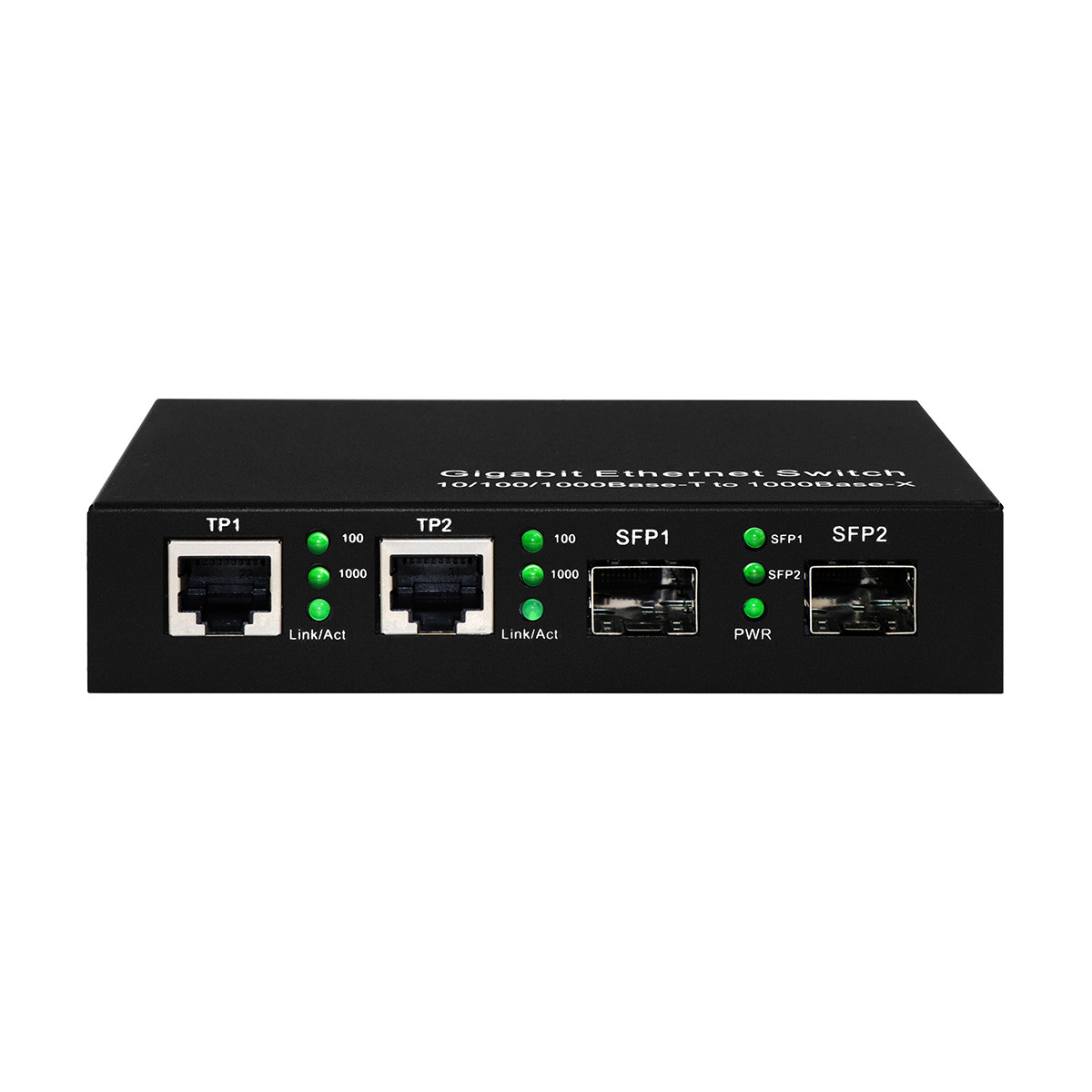

Es gibt 3×3 LEDs an der Vorderseite von 4 Ports Gigabit Ethernet Switch
| 100 |
Licht, wenn die TP1/TP2-Geschwindigkeit 100 Mbps beträgt |
| 1000 |
Bei TP1/TP2-Geschwindigkeit von 1000 Mbps angezündet |
| Verknüpfung/Aktion |
Wenn die TP1/TP2-Verbindung gut ist, wird sie eingeschaltet.
Blinken, wenn TP1/TP2-Daten übertragen werden.
|
| SFP1 |
Wenn die SFP1-Verbindung gut ist, leuchtet sie an.
Blinken bei SFP1-Datenübertragung.
|
| SFP2 |
Wenn die SFP2-Verbindung gut ist, wird sie eingeschaltet.
Blinken bei SFP2-Datenübertragung.
|
| PWR |
Sie geht an, wenn +5V Strom kommt. |
Technische Spezifikation des SFP-Moduls für Glasfaser
| |
1000Base-SX |
1000Base-LX-20 |
| Typ des Steckers |
LC |
LC |
| Art der Faser |
Mehrmodus |
Einzelmodus |
| Wellenlänge |
850 nm |
1310 nm |
| Höchstentfernung |
62.5 μm: 224 m
50 μm: 550 m
|
20 Kilometer |
| Min TX PWR |
- 12,0 dBm |
- 11,0 dBm |
| Max TX PWR |
-6,0 dBm |
-5,0 dBm |
| Empfindlichkeit |
< -19 dBm |
< -22 dBm |
| Verknüpfungsbudget |
7.0 dBm |
11.0 dBm
|
Technische Spezifikation eines Gigabit-Ethernet-Switches
Der Vier-Port-Gigabit-Ethernet-Switch entspricht den folgenden Normen:
Standards: IEEE 802.3z/AB 10/1001000Base-T/1000Base-SX/LX/ZX
UTP-Kabel: Kabel der Kategorie 5e oder 6 bis 100 m.
Fiberkabel: 1000SX: 50/125,62.5/125μm Mehrmodus/1000LX/ZX: 8/125, 9/125μm Einzelmodus.
Datenübertragungsrate: RJ45-Port: 10M, 100M, 1000Mbps/SFP: 1000Mbps Geschwindigkeit.
LED-Anzeiger: TP 100, TP 1000, TP Link/Act, SFP1, SFP2, PWR
Duplexmodus: RJ45-Anschluss: Voll/Halb-Duplex/Auto-Verhandlung
SFP: Full-Duplex-Modus
Leistungsbedarf: 220V (z. B. 170-260V) AC,50Hz oder DC48V
Umgebungstemperatur: 0 °C bis 50 °C
Luftfeuchtigkeit: 5% ∼ 90%
Abmessungen: 27*123*85mm
Installation des Gigabit-Switches mit 4 Ports
- Ein SFP-Modul an den SFP-Käfig am Schalter befestigen.
- Die Glasfaserverbindungen müssen abgestimmt sein: Übertragungssteckdose zu Empfangssteckdose.
- Anschließen Sie ein UTP-Kabel vom TP-Netzwerkgerät an den RJ45-Anschluss des Switches.

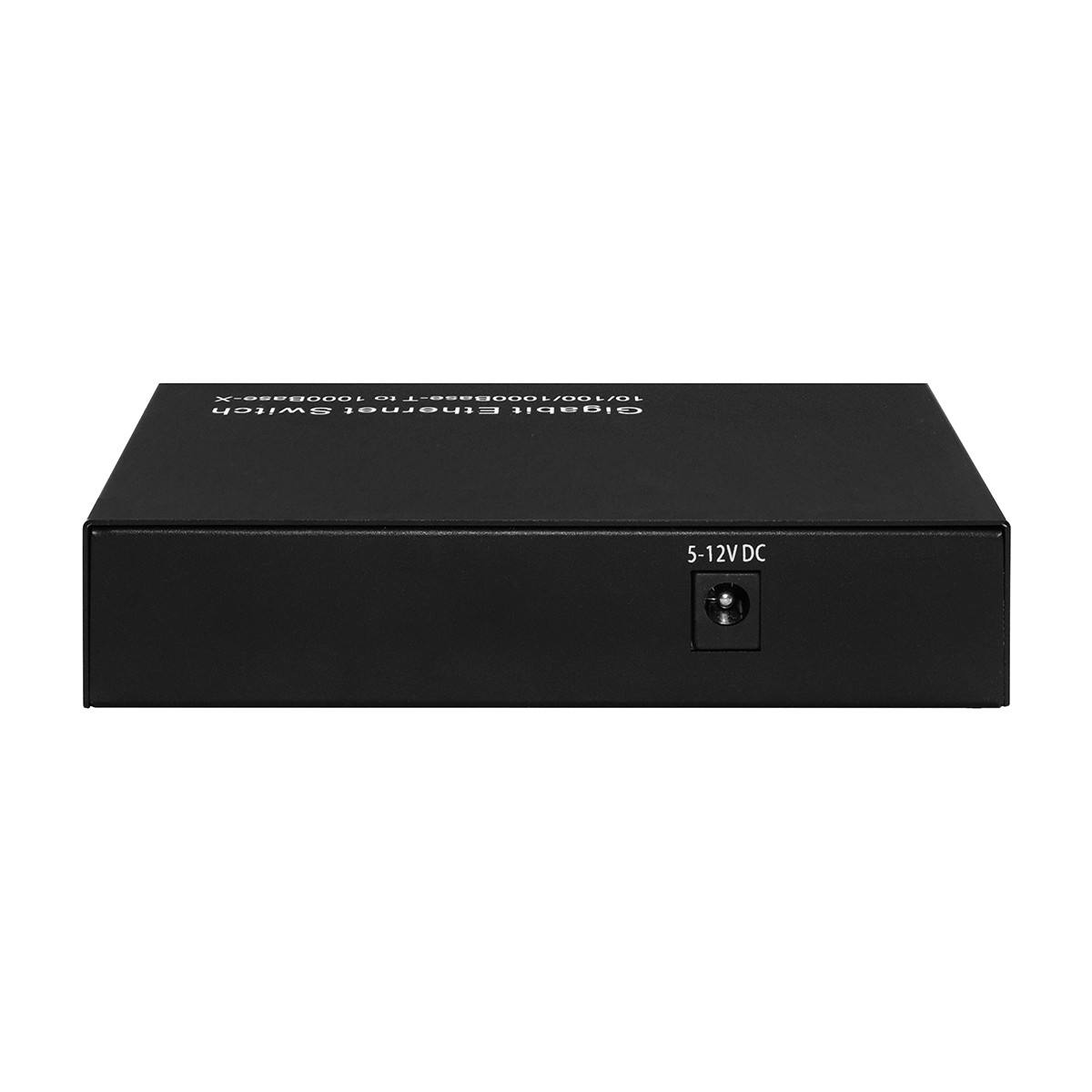

- Schließen Sie den Stromadapter an den Switch an und überprüfen Sie, ob die Power-LED leuchtet.
Kontrollliste
Bevor Sie den Switch installieren, überprüfen Sie, ob das Paket Folgendes enthält:
- Der 4-Port-TP-SFP Gigabit-Switch.
- AC-DC-Stromadapter.
- Benutzerhandbuch.
Bitte benachrichtigen Sie Ihren Vertriebsmitarbeiter unverzüglich, wenn eines der oben genannten Gegenstände fehlt oder beschädigt ist.
Häufig gestellte Fragen
1Kann ich einen Rabatt bekommen?
Ja, und es basiert in der Regel auf der Menge und nach Probenprüfung.
2Wie lange ist Ihre Garantie?
Für kommerzielle Modelle wieGlasfaser-Ethernet-MedienwandleroderGlasfaser-PoE-Schalter, ist es 1 Jahr.
Für Industrieerzeugnisse beträgt sie drei Jahre.
Wir bieten lebenslangen technischen Support, wenn die Modelle von Olycom stammen.
3Kann ich meine eigene Packkiste haben?
Ja, die Standardverpackung hat keine chinesischen Buchstaben oder Logo.
Es ist in Ordnung, Ihre eigene Version anzupassen, wie Ihr Logo, Modellnamen oder Slogans darauf zu setzen.
