Olycom 4-Port Gigabit Industrial Fiber PoE Switch
Hauptmerkmale des Glasfaser-Switches
- Versorgt aktive PoE (DC48V) an PoE IP-Kameras, WAPs usw. über Cat5- oder höherwertige Kupferkabel
- 2x100/1000 Mbit/s Auto-Sensing SFP-Glasfaser-Ports
- 4x10/100/1000 Mbit/s Auto-Sensing RJ45, IEEE 802.3af/at Stromversorgung an 1~4 Ports
- Erkennt die PoE-Modi (Non-PoE, 802.3af/at-konform) der angeschlossenen elektrischen Geräte

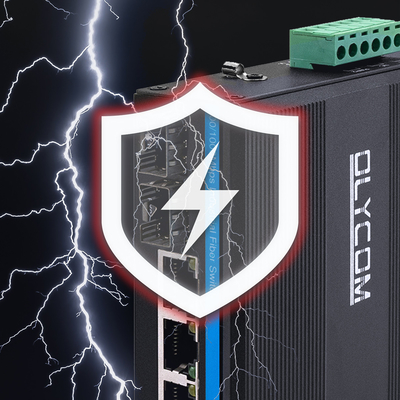

- 6KV Ethernet-Überspannungsschutz, angepasst an raue Außenumgebungen

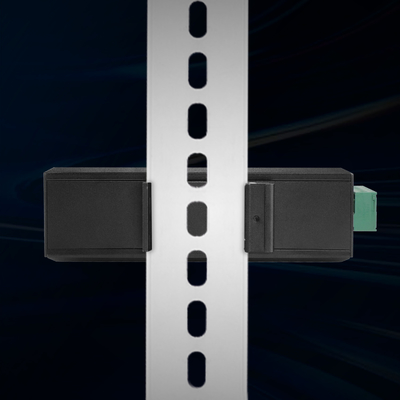

- DIN-Schienen- oder Wandmontage
- Stromversorgung bis zu 100 Meter
- Entspricht FCC- und CE-Standards
- Betriebsumgebungstemperatur: -40 °C～75 °C
Technische Daten des Industrial Network Switch
| Produktname |
10/100/1000 Mbit/s Industrial PoE Fiber Switch (2F+4TP) |
| Modell-Nr. |
IM-FP244GE |
| Port |
2x100/1000M SFP Glasfaser
SM: 1310nm/1550nm, 20 km; 1490nm/1550nm, 40~120 km
MM: 1310nm, 2 km; 850nm, 500 Meter
4x10/100/1000M UTP RJ45 (Unterstützung von MDI/MDIX Auto-Sensing)
1x6-PIN-Stromanschlussblock
|
| Protokoll |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4 W (PoE)
IEEE 802.3at 30 W (PoE+)
|
| Switching-Funktionen |
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 12 Gbit/s (ohne Datenstau)
Weiterleitungsrate: 17,856 Mpps
MAC: 4K
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100 m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100 m)
|
| LEDs |
Stromversorgung, Glasfaser, Netzwerk, PoE
PWR: Stromversorgung
Glasfaser: FX1, FX2
An: Übertragung ist normal
Aus: Übertragung ist NICHT normal (fehlerhaftes optisches Modul oder getrennt)
Kupfer orange: PoE-Anzeige
An: PoE funktioniert
Aus: PoE funktioniert nicht oder dies ist ein Non-PoE-Gerät
Kupfer grün: Geschwindigkeitsanzeige
An: Übertragungsgeschwindigkeit beträgt 1000 Mbit/s
Blinken: in Übertragung
Aus: Getrennt oder Arbeitsgeschwindigkeit beträgt 10/100 Mbit/s
|
| Stromverbrauch |
Volle Auslastung ohne PoE ≤5W |
| Stromversorgung |
PoE-Stromversorgung Eingangsspannung: 48V (max. 52V)
Einzelne PoE-Stromversorgung Ausgangsleistung: 30W (Port 1~4)
Gesamtbudget: 120W
PoE-Ausgangsspannung: 48V
Verpolungsschutz: unterstützt
|
| PoE-Verkabelung |
1/2 (V+), 3/6 (V-) |
| Umgebung |
Arbeitstemperatur: -40 °C～75 °C
Lagertemperatur: -40 °C～85 °C
Arbeitsfeuchtigkeit: 10%～90%, nicht kondensierend
Lagerfeuchtigkeit: 10%～95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common ±6KV
|
| Zertifizierung |
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
|
Verpackung und Kundendienst des Industrial PoE Switch
1* 4-Port Gigabit Fiber POE Switch (OHNE Netzteil und SFP-Transceiver)
1* Produktmanual
1* Garantiekarte mit 3 Jahren Garantie
Versandkartoninformationen
Produktgröße: 11,4*9,3*3,5 cm
Innenkartongröße: 23*16,5*5,8 cm
Produktgewicht: 0,35 kg
Verpackungsgewicht: 0,45 kg
Hauptkartongröße: 67*33*47 cm
Verpackungsmenge: 40 Stück
Verpackungsgewicht: 20 kg
| Industrielles optisches Modul |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Industrielles DIN-Netzteil |
| IM-DAC220/DC48V2.5A |
AC220V auf DC48V2.5A, -40℃～70℃ |
| IM-DAC220/DC48V5A |
AC220V auf DC48V5A, -40℃～70℃ |
| IM-DAC220/DC48V10A |
AC220V auf DC48V10A, -40℃～70℃ |
FAQ des Industrial PoE Switch
F: Ist dies der Standard-POE?
A: Ja, wir unterstützen IEEE 802.3af/at Stromversorgung an 1 ~ 4 RJ45-Ports
F: Wie lange ist die Garantie?
A: Ein Jahr für HD-Video-Glasfaser-Konverter, normale Switches, Glasfaser-Medienkonverter, Netzwerk-Booster. Drei Jahre für industrielle Glasfaser-Switches und SFP-Transceiver. Lebenslanger Reparaturservice wird angeboten.
F: Bieten Sie OEM-Service an?
A: Ja, wir bieten OEM-Service an. Wenn Sie Anforderungen an das kundenspezifische Produkt haben, bieten wir es auch an.
F: Wie gewährleisten Sie die Qualität?
A: Wir verwenden absolut niemals alte und überholte Materialien. Immer ein Vorserienmuster vor der Massenproduktion; 48 Stunden Alterungstest vor der Auslieferung. Immer Endkontrolle vor dem Versand
