Außen-Gigabit 48V PoE-Medienwandler
Einführung in den robusten Ethernet-Konverter
Die IM-PC111GE-Serie ist der 10/100/1000 Mbps industrielle POE-Fasermediekonverter mit
-
IEEE 802.3af /an 1 RJ45-Anschluss
-
6KV-Ethernet-Überspannungsschutz für raue Außenumgebungen
-

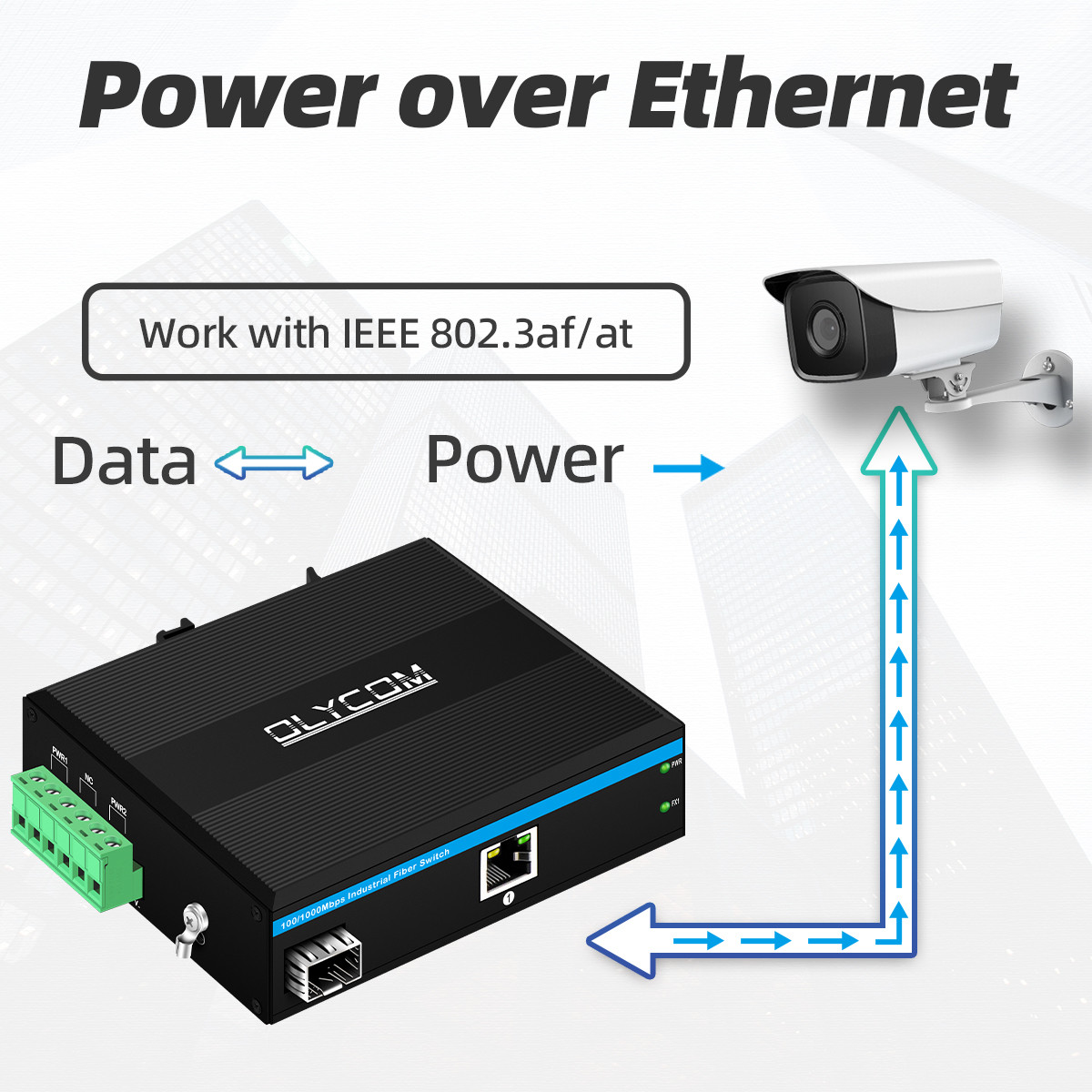

Unterstützung von POE-IP-Kameras über den drahtlosen Zugangspunkt (WLAN) von 5 Ethernet-Kabelkategorien
-
Strömungssteuerungsmodus: Full-Duplex mit IEEE 802.3x-Standard, Halb-Duplex mit Backpressur-Standard
- Maximale Leistung von 15,4 W unter der AF-Standard, 30 W unter der Standardleistung für jeden PoE-Port
-
Erkennung der PoE-Modelle von elektrischen Geräten
-

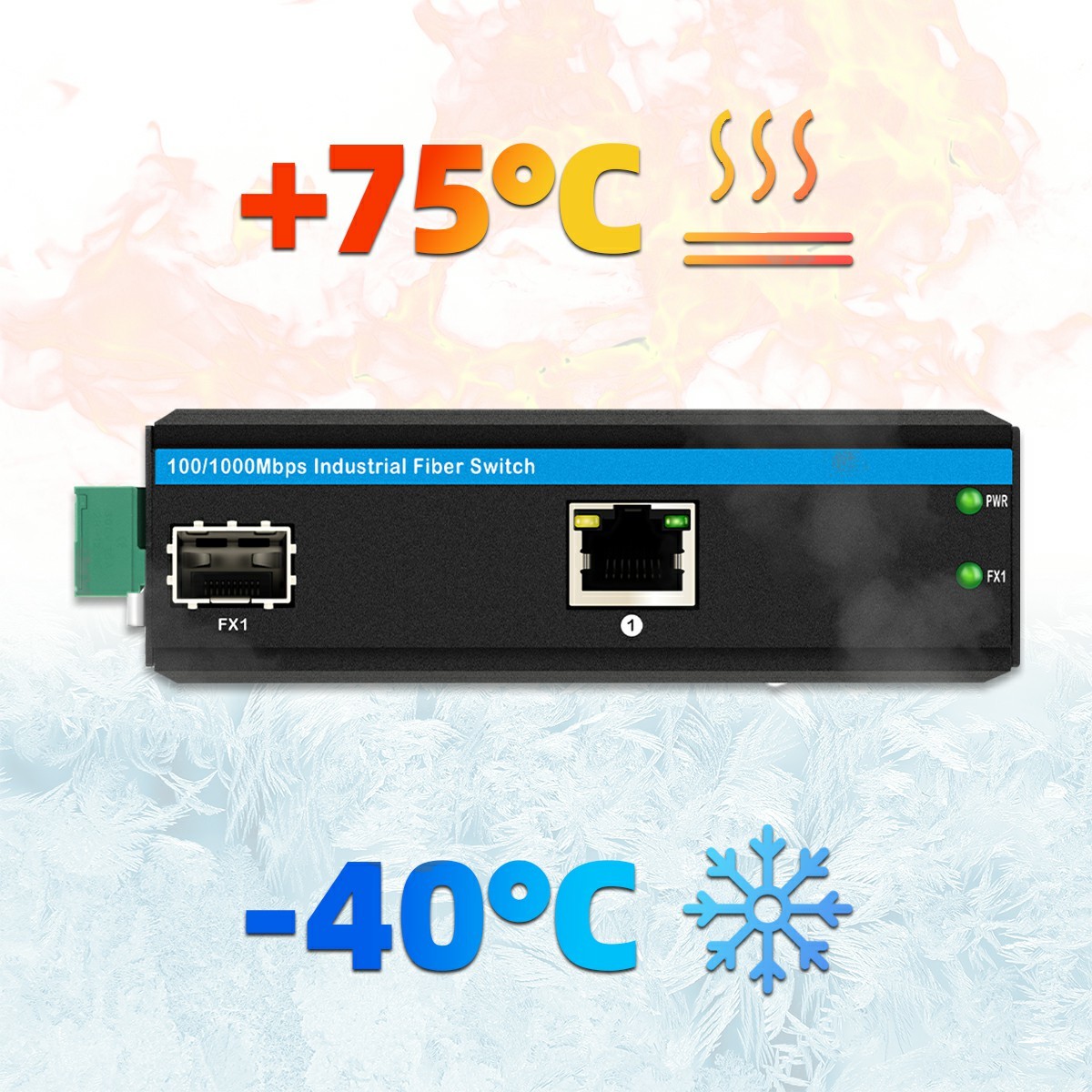

-40 °C bis + 75 °C
-
Schutzgrad IP40
-
FCC CE EMC genehmigt
-
IEEE 802.3 10Base-T und IEEE 802.3u 1000Base-TX-konform
-
Ein Speicher-und-Verschiebungsmechanismus
-
Unterstützung von Auto MDI/MDIX
Spezifikation des PoE-Medienumwandlers
| Produktbezeichnung |
10/100/1000Mbps Industrieller POE-Fasermedienwandler (1F+1TP) |
| Modell Nr. |
Im-PC111GE |
| Hafen |
1 x 100/1000Mpbs Glasfaseranschluss
SM:1310nm/1550nm, 20km;1490nm/1550nm, 40~120Km
MM:1310nm, 2km; 850nm, 500 Meter
1x10/100/1000M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung)
|
| Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung
Systembandbreite: 20 Gbps (ohne Staus)
Weiterleitungsgeschwindigkeit: 14,88 Mms
- 4K.
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m)
100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m)
Glasfaseranschluss, Übertragungsabstand: 20 km, 40 km, 60 km, 80 km, 100 km.
|
| Leuchten |
PWR: Leistung
Faser: FX1
Kupferorange: PoE-Indikator
PoE funktioniert
Ausgeschaltet: PoE funktioniert nicht
Kupfergrün: Hinweis auf Verbindung/Tätigkeit
An: Übertragung normal
Ausgeschaltet: Übertragung nicht normal
|
| Stromversorgung |
POE-Stromversorgungs-Eingangsspannung: 48V (max. 52V)
Leistung der einzelnen PoE-Stromversorgung: 15,4 W/30 W (Anschluss 1)
Gesamtbudget: 30 W
Ausgangsspannung PoE: 48V
|
| Umwelt |
Betriebstemperatur: -40°C bis 75°C
Aufbewahrungstemperatur: -40°C bis 85°C
Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend
Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend
|
| Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, allgemeine ±6KV
Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV
|
| Sicherheit |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020
Die Anforderungen an die Qualität der Prüfungen sind in der Norm EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 festgelegt.2021
Die Anforderungen an die Einhaltung dieser Vorschriften gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde.2022
CE-LVD: EN IEC 62368-1:2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4:2014
|

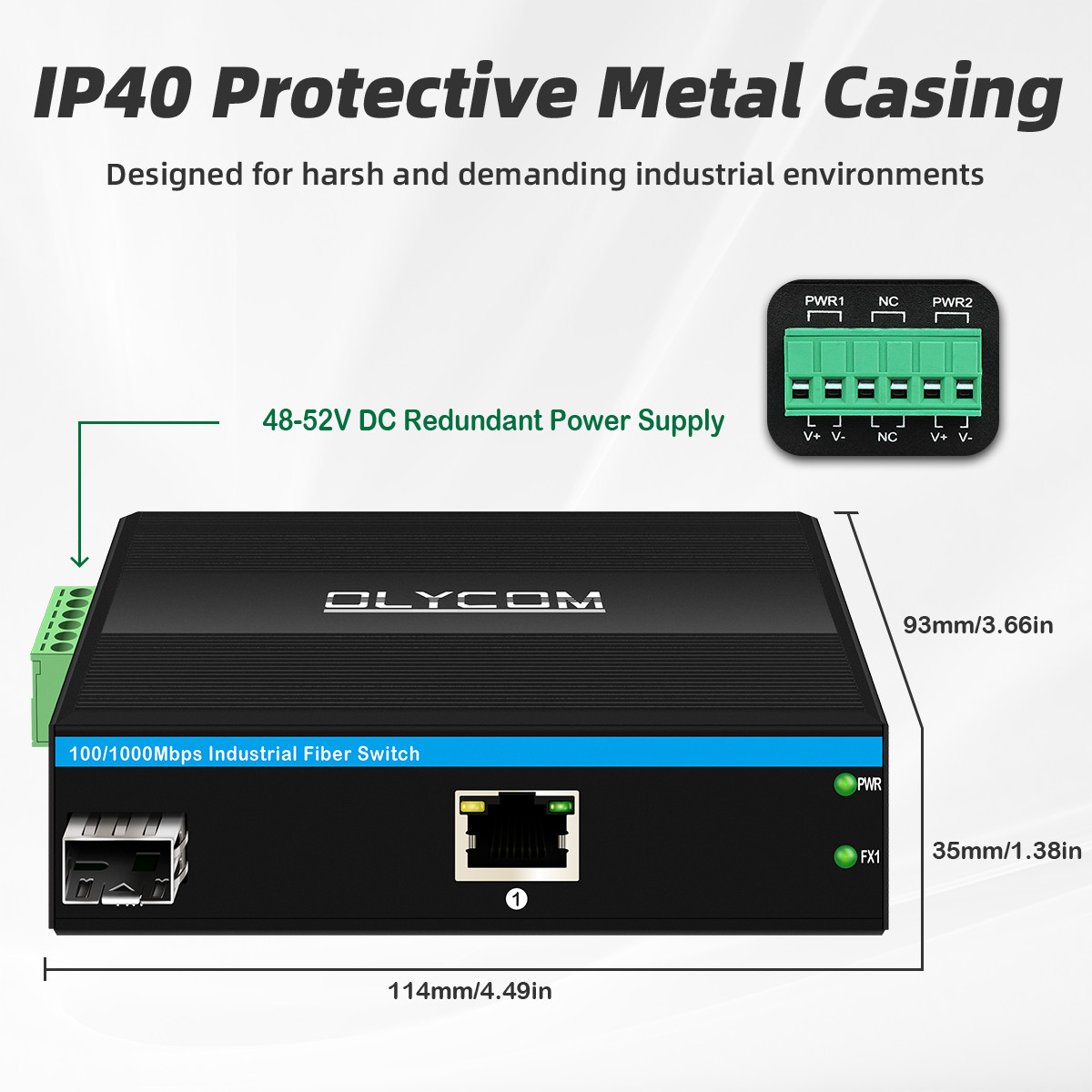

| Mechanische Informationen |
Schalen: Wellmetallschalen
Sicherheitsklasse: IP40
Abmessungen: 114 x 93 x 35 mm
Montagemethode: Anbau auf der Schiene/an der Wand
|
| Gewährleistung |
Ersatz innerhalb eines Jahres; Reparatur innerhalb von drei Jahren |
Anwendung des nicht verwalteten Medienkonverters
Häufig gestellte Fragen
Ist das gelöst?
A: Nein, diese Serie ist unmanaged.
Wir haben eine weitere Serie zur Auswahl.
Unterstützt der Glasfaseranschluss 100M Geschwindigkeit?
A: Ja, für 100M-Modelle unterstützt es nur 100M-Module.
Für Gigabit-Modelle ist der Glasfaser-Port 100M/1000M autoadaptiv, Sie können 155Mb/s oder 1,25Gb/s Module einfügen, beide funktionieren.
Was ist in der Verpackungskiste?
A: Es gibt ein Gerät, Schutzschäumstoff, Bedienungsanleitung und Garantie-Karte.
Bei einigen Modellen gibt es zusätzliches Material wie Konsole-Kabel oder Montagehänger.
Wie lange dauert die Lieferzeit, wenn ich bestelle?
Nach Erhalt der Zahlung beginnen wir mit der Produktion.
Wenn Sie beliebte Modelle bestellen, haben wir normalerweise Lagerbestände.
Wenn wir keine Lagerbestände haben, beträgt die Produktionszeit für weniger als 50 Stück/Paar in der Regel 3~5 Werktage.
Wie schicken Sie meine Bestellung?
Wir versenden die Ware per Luft (DHL, UPS oder FEDEX) oder auf dem Seeweg (für Massenbestellungen)
Es ist in Ordnung, die gekauften Artikel über das Versandkonto oder den Spediteur des Kunden zu versenden.
Es dauert 3 ~ 5 Kalendertage, bis der lokale Zoll für die Abfertigung ankommt
