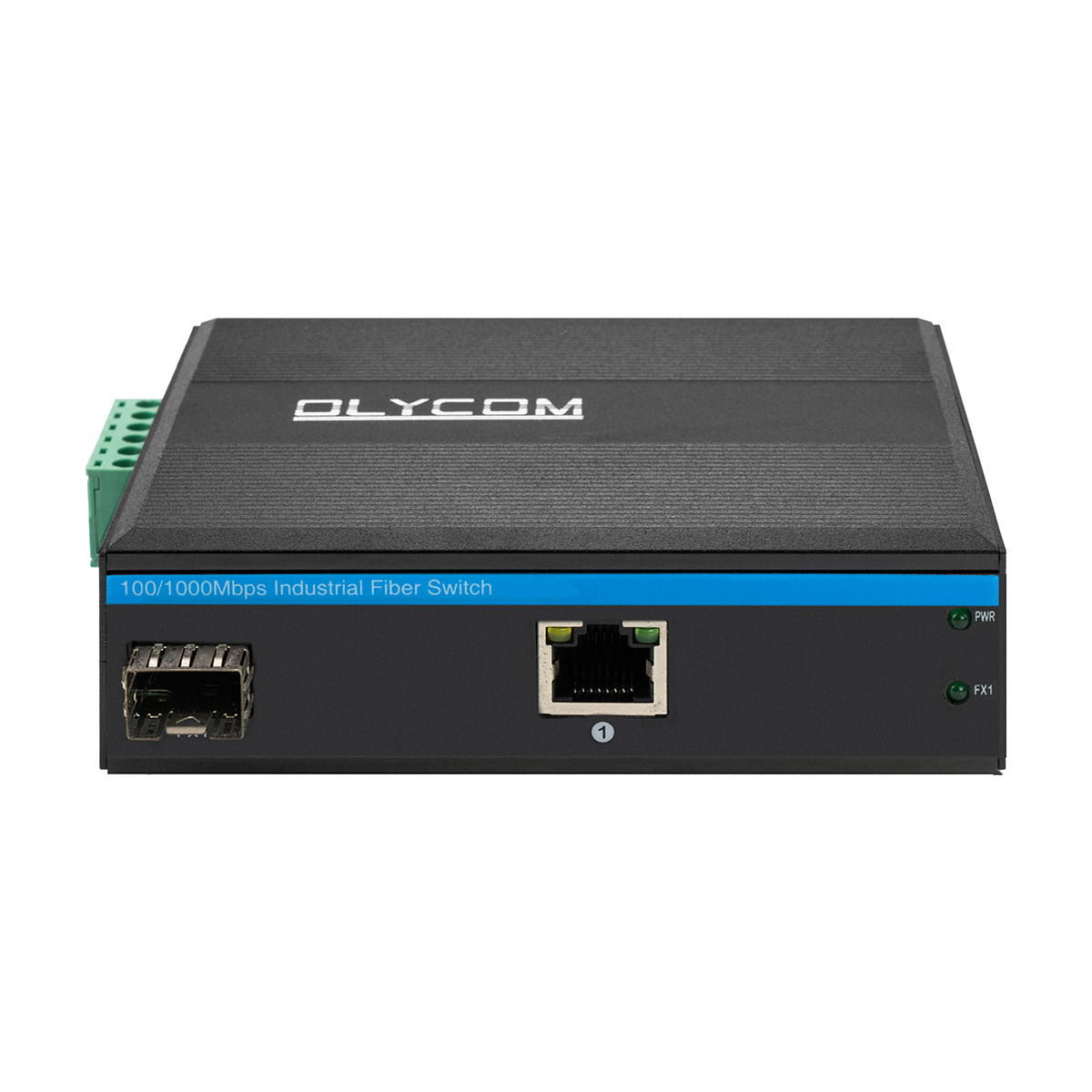

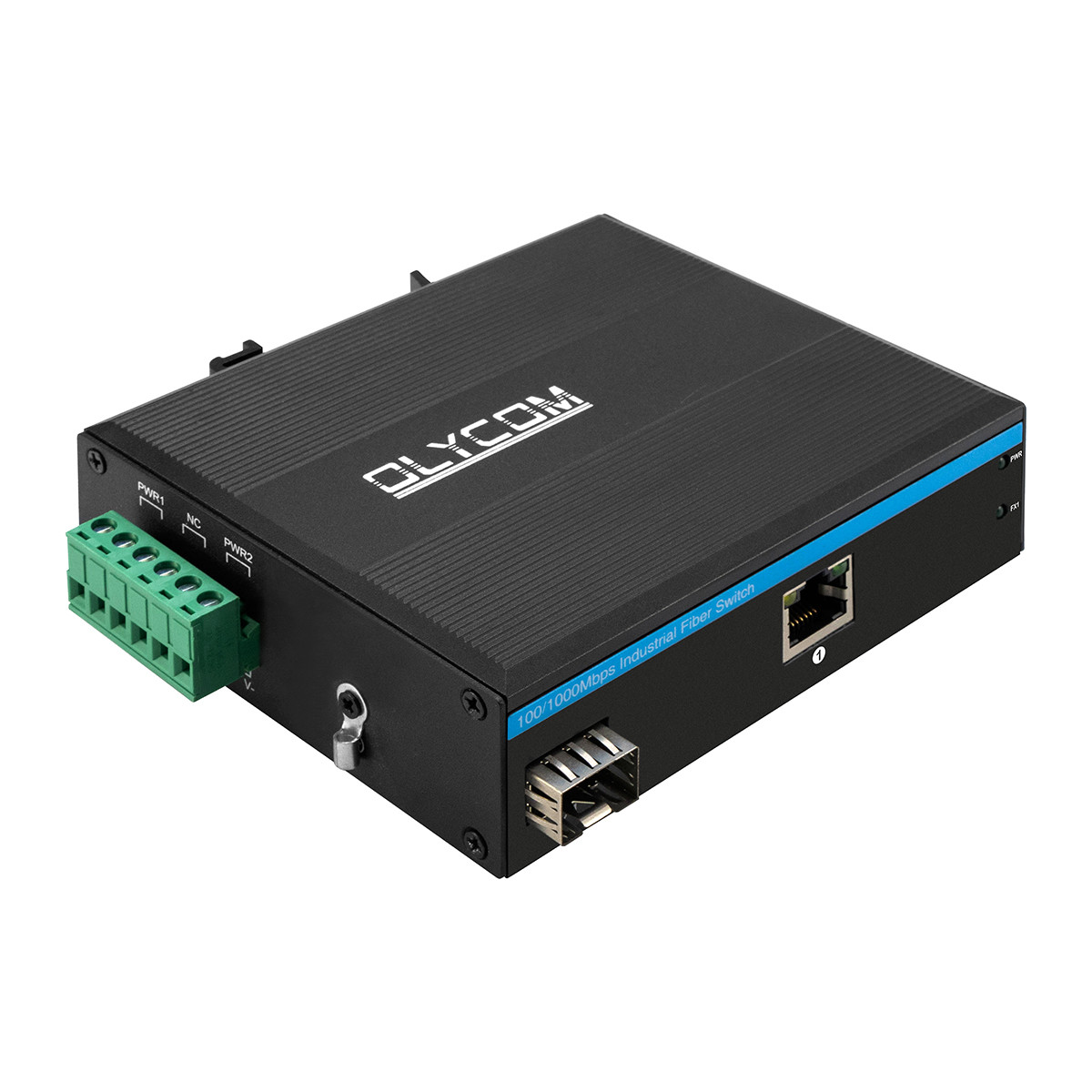

DIN Rail 10/100/1000M SFP-Fasernmedienwandler
Einführung in den nicht verwalteten Medienkonverter
Die IM-MC110GE-Serie ist ein 10/100/1000 Mbps industrieller Glasfasermediekonverter mit
Die zuverlässige Konstruktion in industrieller Qualität könnte den kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.
Spezifikation für den Gigabit-Ethernet-Optikumwandler
Produktbezeichnung | 10/100/1000Mbps Industrie-Medien-Konverter ((1F+1TP) |
Modell Nr. | Die in Absatz 1 genannte Regelung gilt nicht. |
Hafen |
1x100/1000M SFP-Fasern SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2km; 850nm, 500 Meter 1x10/100/1000M UTP RJ45 ((Unterstützung der automatischen MDI/MDIX-Erfassung) 1x6-PIN-Leistungsterminalblock |
Protokoll |
IEEE 802.3 ((10Base-T) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) |
Wechselfunktionen |
Übertragungsmodus: Speicherung und Weiterleitung Versandverzögerung: <10 us Bandbreite des Systems: 4 Gbps (ohne Staus) Weiterleitungsgeschwindigkeit: 5,952 Mmps - 4K. Paketpuffergröße: 1,75 MB |
Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 nicht abgeschirmtes verdrehtes Paar ((≤ 100m) 100/1000BASE-TX: CAT5 oder höher geschütztes verdrehtes Paar ((≤ 100m) |
Leuchten |
Energie, Glasfaser, Netzwerk, PoE PWR: Leistung
Faser: FX1 An: Übertragung normal Ausgeschaltet: Die Übertragung ist NICHT normal ((fehlerhaftes optisches Modul oder getrennt)
Kupferorange: PoE-Indikator PoE funktioniert Ausgeschaltet: PoE funktioniert nicht oder dies ist ein Nicht-PoE-Gerät
Kupfergrün: Geschwindigkeitsanzeiger An: Übertragungsgeschwindigkeit 1000 Mbps Blinzeln: Übertragung Ausgeschaltet: Nicht angeschlossen oder Arbeitsgeschwindigkeit 10/100Mbps |

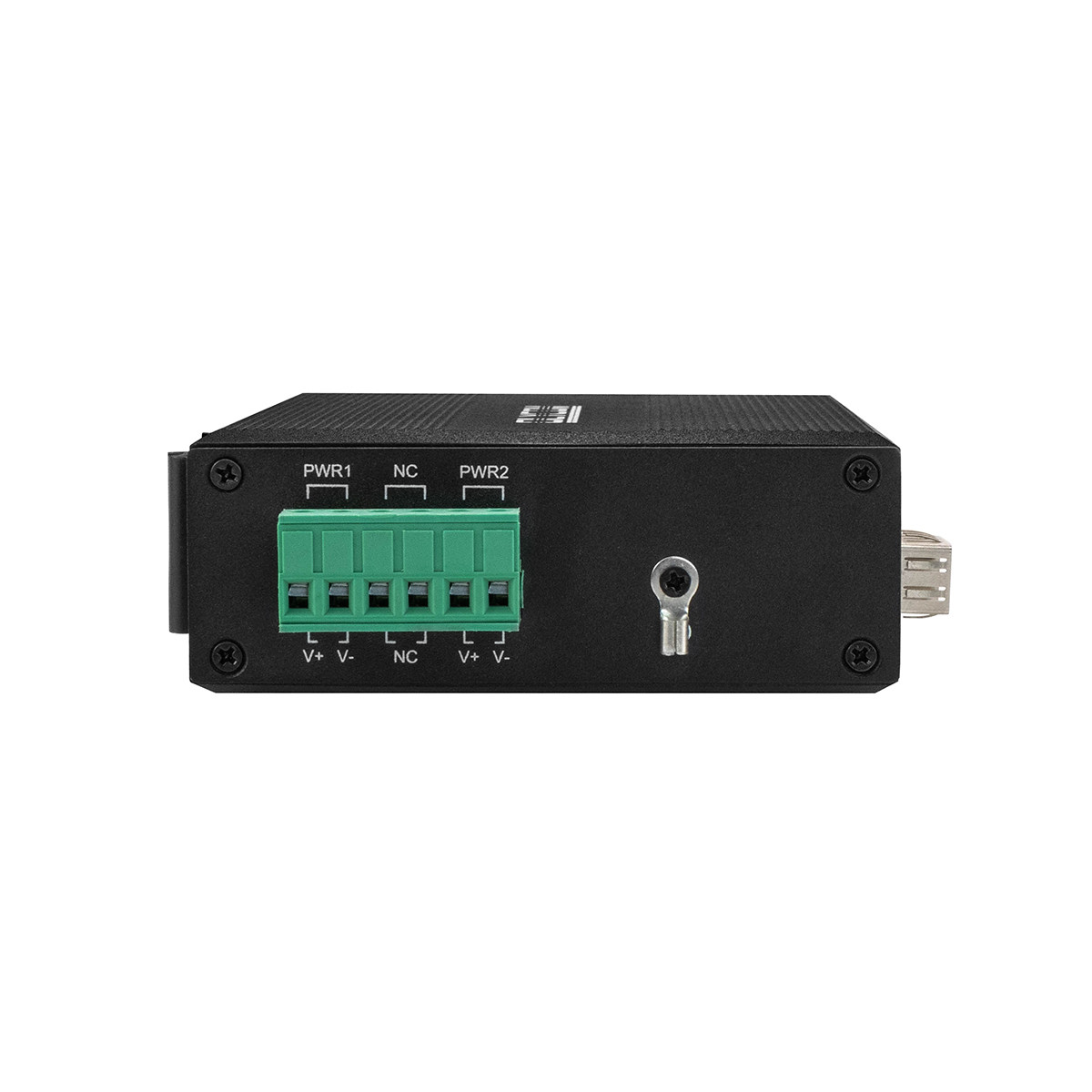

Stromversorgung |
Redundante DC12V~DC52V-Eingang, typischerweise DC12V/DC24V/DC48V Rückverbindung: Unterstützung |
Umwelt |
Betriebstemperatur: -40°C 75°C Aufbewahrungstemperatur: -40°C/85°C Arbeitsfeuchtigkeit: 10%~90%, nicht kondensierend Aufbewahrungsfeuchtigkeit: 10%~95%, nicht kondensierend |
Industriestandards |
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt EFT: IEC61000-4-4, allgemeine ±6KV Überspannung: IEC61000-4-5, Differenz ±2KV, üblich ±6KV |
Zertifizierung |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 Die Anforderungen an die Einhaltung der in Absatz 1 genannten Anforderungen gelten für alle Fahrzeuge, die in der EU eingesetzt werden, und für alle Fahrzeuge, die in der EU eingesetzt werden. Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014 |
Mechanische Informationen |
Schale: Wellmetallhülle, IP40-Level Abmessungen: 114*93*35 mm Montagemethode: Anbau auf der Schiene/an der Wand Gewicht: 0,35 kg/0,45 kg (Netto/Brutto) |
Gewährleistung | 3 Jahre, lebenslanger technischer Support |
Qualitätskontrolle
Häufige Fragen zu Media Converter
F: Wie ist der Kundendienst?
A: 3 Jahre Herstellergarantie (ohne künstliche Beschädigung oder Missbrauch).
Bei Kompatibilitätsproblemen oder Qualitätsproblemen können die Waren zur Reparatur oder zum Austausch an uns zurückgegeben werden.
Der Käufer sollte für alle Kosten für die Rücksendung und den zweiten Versand verantwortlich sein.
F: Sind Sie Hersteller oder Handelsunternehmen?
A: Wir sind ein Hersteller in Shenzhen, China, der sich auf Produkte mit Glasfaserausrüstung konzentriert.
Wir bestehen auf Forschung und Entwicklung mit über 20 Jahren Berufserfahrung in diesem Bereich.
