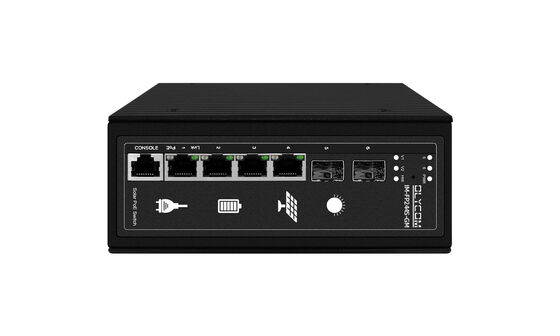

Eingebettete MPPT Solar PoE Switch L2 verwaltet Gigabit Ethernet 4 Port DIN CE montiert

Produktname

10/100/1000 Mbit/s verwalteter industrieller Solar-PoE-Switch (2F+4TP)

Modell Nr.

IM-FP244S-GM

Hafen

4*10/100/1000Base TX PoE-Ports (Daten)

2*100/1000M SFPl-Ports

PoE-Port

1 Port unterstützt IEEE802.3af/at/poe++/bt, maximal 90 W PoE-Ausgang

2–4 Ports unterstützen IEEE802.3af/at, max. 30 W/Port, PoE-Ausgang

Ports verwalten

Ein Konsolenport

Reset-Taste

eins

PoE-Brücke

Maximal 120 W

Netzwerkprotokolle

IEEE 802.3;

IEEE 802.3u 100BASE-TX;

IEEE 802.3ab1000BASE-T;

IEEE 802.3x;

IEEE 802.3z 1000BASE-X;

IEEE 802.3af/at; KI-PSE;

IEEE 802.3ad;

IEEE 802.3q, IEEE 802.3q/p; IEEE 802.1w, IEEE 802.1d, IEEE 802.1S

STP (Spanning Tree Protocol); RSTP/MSTP (Rapid Spanning Tree Protocol)

EPPS-Ringnetzwerkprotokoll; EAPS-Ringnetzwerkprotokoll

Port-Spezifikation

10/100/1000BaseT(X)Auto

Weiterleitungsmodus

Speichern und Weiterleiten (volle Wirespeed)

Bandbreite

20 Gbit/s

Paketweiterleitung

40,32 Seiten

MAC-Adresstabelle

8K

Cache

4,1 Mio

Übertragungsentfernung

10BASE-T:Cat3,4,5 UTP (=250 Meter)

100BASE-TX:Cat5 oder höher UTP (=100 Meter)

1000BASE-TX: Cat6 oder höher UTP (=1000 Meter)

1000BASE-SX:62,5 μm/50 μm MMF (2 m ~ 550 m)

1000BASE-LX: 62,5 μm/50 μm MM (2 m ~ 550 m) oder 10 μm SMF (2 m ~ 5000 m). Unterstützt universelles BIDI

Rate

Ethernet 10 Mbit/s Halbduplex, 20 Mbit/s Vollduplex

Fast Ethernet 100 Mbit/s Halbduplex, 200 Mbit/s Vollduplex

Gigabit Ethernet 2000 Mbit/s Vollduplex

CPU

500 MHz

BLITZ

16M

RAM

128M

Watt

Laden + Volllast: 300 W;

Funktionsschalter umschalten

PWR: Betriebsanzeige

SYS: Systemanzeige

Netzwerkanschluss: (Netzwerkverbindungsanzeige leuchtet grün)

PoE-Anzeigeleuchte: (Netzwerkverbindungsanzeigeleuchte orange)

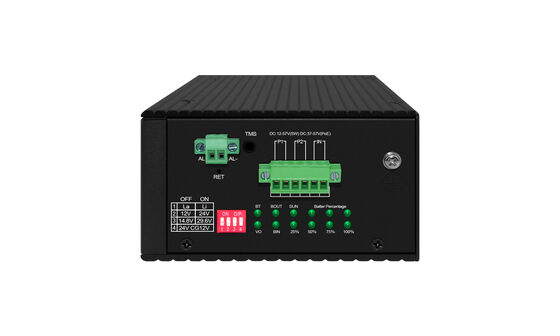

Lade-LED-Anzeige

BT: Batteriestatusanzeige; VO: POE-Boost-Erfolgsindikator

BOUT: Batterieentladeanzeige; BIN: Batterieladeanzeige

SUN: Solarenergie-Statusanzeige; 25 %–100 %: Batteriestandsanzeige

Ladefunktion

Vollautomatisches Laden, maximaler Wirkungsgrad 98 %, maximaler Ladestrom 15 A

Integrierte MPPT-Steuerung

Integrierte Batterieschutzfunktion

Vollautomatische Batteriespannungserkennung

Integriertes automatisches Aktivierungssystem für Lithiumbatterien

Integriertes Anlaufschutzsystem mit geringer Kapazität

Integrierte Schnittstelle zur Überwachung der Batterietemperatur

Unterstützt die Übertemperaturschutzfunktion

Leistungsaufnahme

Unterstützt 12-V-Solarpanel-Eingang (≤32 V) / gepaart mit 12-V-Akku

Unterstützt 24-V-Solarpanel-Eingang (≤45 V) / gepaart mit 24-V-Akku

Maximale Leistung 1200 W

Maximale Solareingangsspannung: 57 V

Unterstützt DC-Eingang 37–57 V

Unterstützt Gleichstrom/Batterieladung und -entladung von 32–45 V

Akku-Typ

Standardmäßig 6 Batterietypen

1: 12-V-Blei-Säure-Akku

2: 24-V-Blei-Säure-Akku

3: 12,6-V-Lithium-Akku

4: 25,2-V-Lithium-Akku

5: 14,8 V Lithium-Eisenphosphat-Akku

6: 29,6-V-Lithium-Eisenphosphat-Akku

Anpassbare Batterieparameter

Unterstützt eine maximale Kapazität von 500 Ah

Nutzungsumgebung

Betriebstemperatur: -20℃~65℃

Lagertemperatur: -40℃~70℃

Arbeitsfeuchtigkeit: 10 % bis 90 %, relative Luftfeuchtigkeit. Keine Koagulation

Lagerfeuchtigkeit: 5 % bis 90 %, relative Luftfeuchtigkeit. Keine Koagulation

Blitz

Schutzstufe

6KV 8/20us; 8KV ESD elektrostatischer Schutz

IP40

Größe (L*B*H)

Produktgröße: 157 mm * 115 mm * 45 mm

Verpackungsgröße: 410 mm * 280 mm * 100 mm

NW/GW(kg)

3,5/4,1 kg (Sonstiges: Dieses Produkt enthält keine Solarmodule oder Batterien)

Installation

DIN-Schienentyp (mit Wandbefestigungsöse)

Garantie

Ganzes Gerät für 1 Jahr (Zubehör nicht im Lieferumfang enthalten)

Akku-Typ

Blei-Säure-Batterie

Lithiumbatterie

Lithium-Eisenphosphat-Batterie

Batteriespannung

12V

24V

12,6 V

25,2V

14,8 V

29,6V

Lademodus

MPPT (Strom- und Spannungsbegrenzung – Konstantstrom – Spannungsbegrenzung – Druck- und Strombegrenzung – schwebende Ladung)

MPPT (strom- und spannungsbegrenzender Konstantstrom, Konstantspannung)

Zusatzladefunktion

Unterstützung

Schwellenwert für die Erkennung der Batteriespannung

<12,6 V

<24,8 V

<12,2 V

<24,4 V

<14,2 V

<28,8 V

Nennladestrom

15A

Erhaltungsstrom

50mA-1000mA

—

Float-Zeit

3 Stunden

—

Ladestopp

Timing der Ankunftsflotte

Nennspannung und gleichzeitiger Ladestrom < 30mA

Nennentladestrom

6,5A

3,6A

8,5A

4A

6,5A

4A

PoE-Ausgangsspannung

42~57V

PoE-Ausgangsleistung

Maximal 120 W

Leerlaufspannung der Photovoltaik

32V

45V

32V

45V

32V

45V

Photovoltaik-Eingang

Maximal 57 V, maximal 1200 W

Maximale Ladespannung

14,7V

29,6V

12,6 V

25,2V

14,8 V

29,6 V

Schwebende Ladespannung

13,7 V

27,4 V

—

—

—

—

Entlade-AbschaltspannungE

10,1 V

20,2V

9V

18V

10,2 V

20,4 V

Typ

Standardmäßig 6 Batterietypspezifikationen (12-V-Akku * 3, 24-V-Akku * 3) Anpassbare Batterieparameter

Unterstützt bis zu 500 Ah

Unterstützt die automatische Abschaltung von Motherboard-Übertemperatur und Batterie-Übertemperatur (optional)

Eingangsschutz

Überstrom-, Überspannungs-, verzögerter Start- und Anti-Verbindungsschutz

Ausgabefunktion

Kontrollleuchte

System-Normalbetriebsanzeige, Batterielampe, Eingangs-Normalanzeige, Lade-Entlade-Anzeige und multifunktionale zusammengesetzte Fehleranzeige

Arbeitstemperatur

-20℃ ~+65℃
