Kompakte, modulare Design-One-Stop-400G/800G-DWDM-Lösung
Produktübersicht
OM5800 ist eine branchenführende innovative DCI-OTN-Übertragungsplattform, die von OLYCOM eingeführt wurde.
OM5800 zeichnet sich durch geringe Größe, Dienstzugang mit großer Kapazität, Fernübertragung, einfache und bequeme Bedienung und Verwaltung der Web-GUI, zuverlässigen Betrieb sowie Energieeinsparung und Emissionsreduzierung aus, wodurch die Anforderungen der Verbindungsübertragung von Benutzer-Rechenzentren über große Entfernungen und große Bandbreite effektiv erfüllt werden.
Der OM5800 verfügt über ein modulares Design, das sowohl eine optisch-elektrische Entkopplung zur Kostenreduzierung als auch eine integrierte Verwaltung innerhalb desselben Gehäuses ermöglicht.
Mit SDN-Funktionen entsteht eine intelligente und offene Netzwerkarchitektur.
Das System unterstützt die YANG-Modellschnittstelle basierend auf dem NetConf/YANG-Protokoll und bietet gleichzeitig mehrere Verwaltungsmethoden, einschließlich Web-GUI, CLI, NetConf und SNMP für optimierte Abläufe.
Hauptmerkmale
1. Ultrahohe Integration:
1U- und 2U-Gehäuse, 2U unterstützt 4*1,6T Service-Slots, 1U unterstützt 2*1,6T Service-Slots; Servicekarte ist kompatibel
Kundenseite:
Unterstützt GE/10GE/10GWAN/STM64/OTU2/100GE/
OTU4/400GE usw. (Einzelheiten finden Sie in den Details der Karte)
Leitungsseite:
Unterstützt 100G/200G/400G/800Gbit/s pro Welle
2. Ultragroße Kapazität:
Ein einzelnes Chassis kann bis zu 6,4 Tonnen Nutzlast transportieren und erreicht damit das branchenführende Niveau
3. Extrem einfache Operationen:
Flexible Definition, intelligente Web-GUI-Wartung,
Verbesserung der Bedienbarkeit der Fernbedienung und
Wartung
Unterstützt Remote-Netzwerk-Port und serielle Schnittstelle
Zugriff und unterstützt Remote-Kalt- und Warmstart
Unterstützt Remote-Upgrade von Gehäuse und Karte, Remote-Konfigurationsimport und Remote-Protokoll-Download
4. White-Box-Design:
Unterstützung für Netconf-Protokolle basierend auf dem Yang-Modell
Web-GUI/CLI/SNMP
Warten Sie auf die offene Verwaltungsschnittstelle, unterstützen Sie Open API und realisieren Sie die Verwaltungsentkopplung
5. Geeignet für Rechenzentrums- und Maschinenraumumgebungen:
Unterstützt Hot-Plugging von Service/Hauptcontroller/Ethernet-Schnittstelle/Lüfter/Stromkarte
Die gesamte Maschine verfügt über ein Vorwärts-/Nachluft-Design mit starker Wärmeableitungskapazität
Master 1:1-Backup, Unterstützung für Gigabit-Ethernet
Verwaltung, Unterstützung für OSPF-Netzwerke
Kompatibel mit AC/HVDC/-48V-Stromversorgung für Rechenzentrumsanwendungen.
Produktspezifikation
|
Projektname
|
Beschreibung
|
|
Übertragungskapazität
|
96*200 Gbit/s/60*400 Gbit/s
|
|
Netzwerkmanagementeinheit
|
-
2U/4U-Gehäuse: Dual-Master-1:1-Backup-Schutz
-
1U-Chassis: Single-Master
-
Verwaltungsanschluss: 2* elektrischer RJ45-Gigabit-Ethernet-Anschluss, 2* optischer SFP-Gigabit-Ethernet-Anschluss
1 * Typ-C-USB-Konsolenanschluss
MUX-Ports: 2*Mux- und Demux-Geräteverwaltungsport
|
|
Elektrische Layer-Karte
|
200G TMUX unterstützt duale 2*100G- bis 1*200G-Dienste
200G TMUX unterstützt 20*10G bis 1*200G Dienste
200G TMUX unterstützt 10*10G + 1*100G oder 2*100G bis 1*200G Dienste
400G TMUX unterstützt 4*100G bis 1*400G Dienste
400G TMUX unterstützt 4*100G bis 2*400G (1+1 Schutz) Dienste
800G TMUX unterstützt 8*100G bis 1*800G Dienste
800G TMUX unterstützt duale 2*400G- bis 1*800G-Dienste
|
|

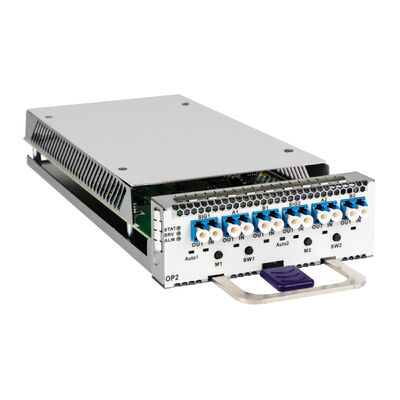

Optische Schichtkarte
|

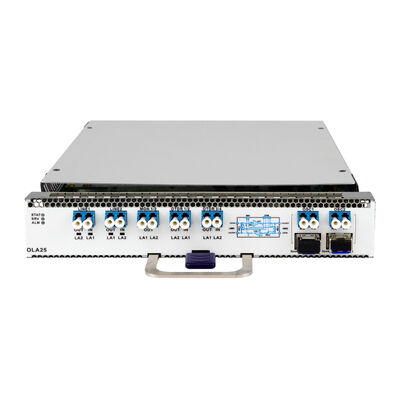

WSS-Karte / TFF-Karte / OP-Karte / OTDR-Karte / OCM-Karte / OA-Karte / OLA-Karte / PTM-Karte / 8-Wellen-MUX / 48-Wellen-MUX / 48-Wellen-VMUX / 96-Wellen-MUX-Karte
|
|
Größe
|
1/2 Servicekarte
|
216 mm (B) * 262 mm (T) * 40 mm (H)
|
|
1/4 Servicekarte
|
107 mm (B) * 262 mm (T) * 40 mm (H)
|
|
4U-Gehäuse
|
Unterstützt 16*1/4 Steckplätze oder 8*1/2 Steckplätze
442 mm (B) * 485 mm (T) * 176 mm (H)
|
|

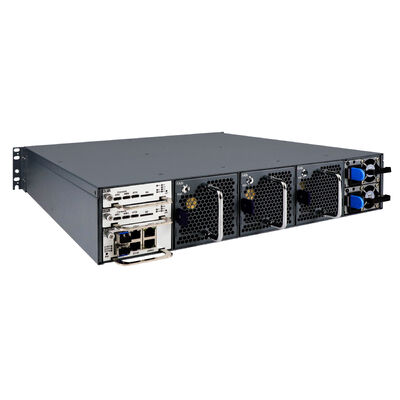

2U-Gehäuse
|
Unterstützt 8*1/4 Steckplätze oder 4*1/2 Steckplätze
442 mm (B) * 485 mm (T) * 88 mm (H)
|
|
1U-Gehäuse
|
Unterstützt 4*1/4 Steckplätze und 2*1/2 Steckplätze
442 mm (B) * 485 mm (T) * 44 mm (H)
|
|
Umfeld
|
Arbeitstemperatur
|
-5℃ ~ 45℃
|
|
Lagertemperatur
|
-40℃ ~ 80℃
|
|
Luftfeuchtigkeit
|
5 % ~ 95 % keine Kondensation
|
|
Stromquelle
|
Dual Power 1:1 Backup: AC220V/Hochspannung DC/-48V optional
|
|
Verlustleistung
|
4U <2300W, 2U <1300W; 1U <800 W (basierend auf voller Leistung/Lüfter bei voller Geschwindigkeit),
|
QC-Framework für die Telekommunikation
1. Qualitätsstandards
Entspricht ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Berücksichtigen Sie kundenspezifische Anforderungen
Definieren Sie Benchmarks: Durchsatz, Latenz, Stromverbrauch, Haltbarkeit
2. QC-Prozess
Eingangskontrolle: Überprüfen Sie optische Module, Leiterplatten, Netzteile und Gehäuse
Produktionskontrolle: AOI-Inspektion, Lötqualität, optische Ausrichtung, Port- und PoE-Verifizierung
Funktionstest:
Switch: Durchsatz, VLAN, QoS, PoE-Ausgabe
DWDM: Wellenlängengenauigkeit, OSNR, optische Leistungspegel
Umwelttests: Temperatur (-40–75 °C), Luftfeuchtigkeit, Vibration
Einbrennen: Hochlastbetrieb, Paketverlust und Stabilität überwachen
Endkontrolle: Aussehen, Beschriftung, erneuter vollständiger Funktionstest
3. Testausrüstung
Optischer Spektrumanalysator (OSA)
Traffic Generator (Durchsatz, Latenz)
Protokollanalysator (TCP/IP, VLAN)
Klimakammern und Vibrationstische
4. Dokumentation
Vollständige Prüfprotokolle (Berichte, Kalibrierung, Zertifizierungen)
QC-System zur Rückverfolgbarkeit und Fehlerverfolgung
5. Kontinuierliche Verbesserung
Ursachenanalyse (RCA)
Kundenfeedbackschleife
Regelmäßige Mitarbeiterschulung
Ergebnis: höhere Zuverlässigkeit, geringere Ausfallrate, geringere After-Sales-Kosten.
