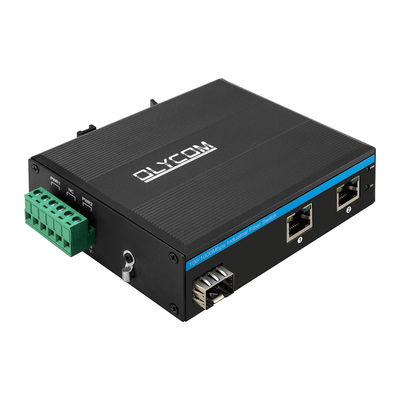

Olycom Gigabit 15,4W 30W PoE Rugged Network Switch
Einführung des Industrial Ethernet Switch
Die IM-FP122GE-Serie ist der industrielle 10/100/1000 Mbps PoE-Glasfaserschalter mit
- Einhaltung von IEEE802.3af/at
- Versorgung von aktiven PoE (DC48V) für PoE IP-Kameras, WAPs usw. über Cat5- oder höherwertige Kupferkabel
- 1x100/1000 Mbit/s Auto-Sensing SFP-Glasfaserports
- 2x10/100/1000 Mbit/s Auto-Sensing RJ45, IEEE 802.3af/at Stromversorgung an 1~2 Ports
- Erkennung der PoE-Modi (Non-PoE, 802.3af/at-konform) der angeschlossenen elektrischen Geräte
- 6KV Ethernet-Überspannungsschutz, angepasst an raue Außenumgebungen
- DIN-Schienen- oder Wandmontage
- Stromversorgung bis zu 100 Meter
- Entspricht FCC- und CE-Standards
- Betriebsumgebungstemperatur: -40 °C～75 °C
Das zuverlässige Industriedesign kann einen kontinuierlichen und stabilen Betrieb des Automatisierungssystems gewährleisten.

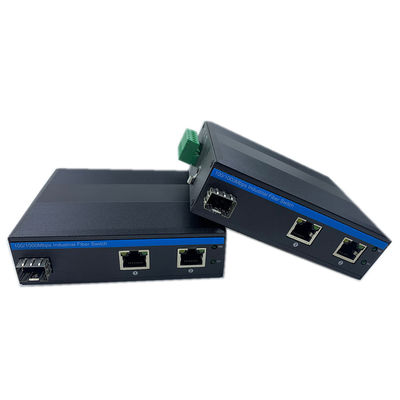

Spezifikation des industriellen Glasfaserschalters
| Produktname |
Gigabit Unmanaged Industrial PoE Fiber Switch (1F+2TP) |
| Modell-Nr. |
IM-FP122GE |
| Anschluss |
1x100/1000M SFP-Glasfaser
SM: 1310nm/1550nm, 20 km; 1490nm/1550nm, 40~120 km
MM: 1310nm, 2 km; 850nm, 500 Meter
2x10/100/1000M UTP RJ45 (Unterstützung von MDI/MDIX Auto-Sensing)

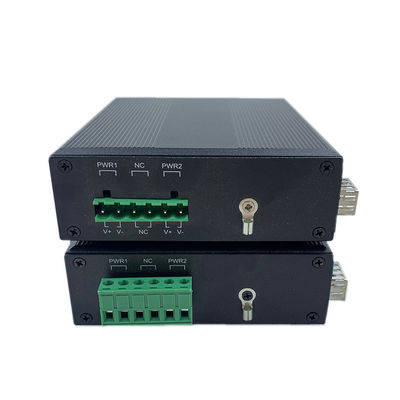

1x6-PIN-Stromanschlussblock
|
| Protokoll |
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4 W (PoE)
IEEE 802.3at 30W (PoE+)
|
| Switching-Funktionen |
Übertragungsmodus: Speichern und Weiterleiten
Weiterleitungsverzögerung:<10us
Systembandbreite: 6 Gbit/s (ohne Datenstau)
Weiterleitungsrate: 8,928 Mpps
MAC: 4K
Paketpuffergröße: 1,75 MB
|
| Netzwerkmedien |
10BASE-T: CAT3, CAT4, CAT5 ungeschirmtes Twisted-Pair (≤100m)
100/1000BASE-TX: CAT5 oder höher geschirmtes Twisted-Pair (≤100m)
|
| LEDs |
Strom, Glasfaser, Netzwerk, PoE
PWR: Strom
Glasfaser: FX1
Ein: Übertragung ist normal
Aus: Übertragung ist NICHT normal (fehlerhaftes optisches Modul oder getrennt)
Kupfer orange: PoE-Anzeige
Ein: PoE funktioniert
Aus: PoE funktioniert nicht oder dies ist ein Non-PoE-Gerät
Kupfer grün: Geschwindigkeitsanzeige
Ein: Übertragungsgeschwindigkeit beträgt 1000 Mbit/s
Blinken: in der Übertragung
Aus: Getrennt oder Arbeitsgeschwindigkeit beträgt 10/100 Mbit/s
|
Über PoE
PoE-Stromversorgungseingangsspannung: 48 V (max. 52 V)
Einzelne PoE-Stromversorgungsausgangsleistung: 30 W (Port 1~4)
Gesamtbudget: 120 W
PoE-Ausgangsspannung: 48 V
Verpolungsschutz: Unterstützung
Stromverbrauch: Volle Belastung ohne PoE ≤5W
PoE-Verkabelung: 1/2 (V+), 3/6 (V-)
Industriestandards
ESD: IEC61000-4-2, ±15KV Luft, ±6KV Kontakt
EFT: IEC61000-4-4, Allgemein ±6KV
Überspannung: IEC61000-4-5, Differential ±2KV, Common ±6KV
Zertifizierung
CE-EMV: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Teil 15 Unterteil B (Klasse B) ANSI C63.4: 2014
Packliste
- 1 Stück Schalter
- 1 Stück Benutzerhandbuch
Bemerkung
Zubehör (DIN-Schienenhalterung, optisches Modul, Netzteil, Patchkabel, Netzwerkkabel usw.) sind NICHT im Karton enthalten, bitte bereiten Sie es selbst vor oder kaufen Sie ein komplettes Set von uns
Informationen zum Versandkarton
Produktgröße: 11,4 * 9,3 * 3,5 cm
Innenkastengröße: 23 * 16,5 * 5,8 cm
Produktgewicht: 0,35 kg
Verpackungsgewicht: 0,45 kg
Hauptkartongröße: 67 * 33 * 47 cm
Verpackungsmenge: 40 Stück
Verpackungsgewicht: 20 kg
| Industrielles optisches Modul |
| OSPL1E06D-85 |
100BASE-FX (850 nm) |
| OSPL1E06D |
100BASE-FX |
| OSPL1E20D |
100BASE-LX |
| OSPL1E40D |
100BASE-EX |
| OSBL1E20D-35 |
100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 |
100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310 nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
| Industrielles DIN-Netzteil |
| IM-DAC220/DC48V1.6A |
AC220V auf DC48V1.6A, -30℃～70℃ |
| IM-DAC220/DC48V2.5A |
AC220V auf DC48V2.5A, -40℃～70℃ |
Anwendung des CCTV PoE-Schalters
