Videosignale Rs232 1ch AHD CVI TVI zum Faser-Optikkonverter für PTZ-Kamera-Schwarzes
Einleitung
Hauptmerkmale
Verfügbar als alleinstehende Einheit und in 19 Zoll 3U-Gestell
Spezifikation
Optisch | |
Wellenlänge | 1310nm/1550nm |
Spitzenleistung | -8~3dBm |
Optikfaser | Monomode-: 20Km/40km, in mehreren Betriebsarten: 550m |
Empfangen von Empfindlichkeit | -30dBm |
Schnittstelle | FC-Standard, ST/SC optional |
Video | |
Kanal-Quantität | 1ch, von Kamera zu Zentrale |
Videoeingang/Output-Umfang | typisches 1Vpp (Spitzen-Spitzen), Spitze 1.2Vpp |
Videoeingang-Widerstand | BNC 75Ω (unausgeglichen) |
Digital-Probenahme | 64MHZ |
Digital-Bandbreite | 512MHZ |
Differenzialer Gewinn-Phase | 10%-90% APL-GD<1> |
Gebissene Videobreite | Bit 8 |
S-/Nverhältnis | >70dB |
Schnittstelle | BNC |
Daten RS232 | |
Kanal-Quantität | 1ch, von Leitstelle zu Kamera |
Datenrate | 115Kbps |
Elektrisch. Umweltsmäßig. Mechanisch | |
Funktionierenspannung | DC 5V1A |
Betriebstemperatur | -20℃~+70℃ |
Lagertemperatur | -45℃~+85℃ |
Gewicht | 0.30kg/piece (Nettogewicht), 1,00 kg/pair (Bruttomasse) |
Maß-alleinstehend | 120mm ×105mm ×28mm |
Anwendung
Einrichtungs-Informationen
Artikelnummer-Code | |
V | Video |
Audio | |
K | Warnung (Input/Output, Kontaktschluss) |
P | Telefon |
E | Ethernet |
M, W | M-Multi-Modus, W-einzelner Modus |
S, U | S-1310nm, U-1550nm |
T, R | T - Übermittler, R-Empfänger |
FC, ST., SC, LC | Faserverbindungsstückart |
↑, ↓, ↑↓ | ↑ - vorwärts (von TX zu RX), ↓ - Rückseite (von RX zu TX), ↑↓- bidirektional |
1,2,3,… | Stellen vor Signalquantität des erforderlichen Kanals |
05, 20, 40… | Stellen nahe bei Verbindungsstück-arbeitendem Abstand der Faser |
Nachstehend sehr häufig geführt bestellte Einzelteile auf. Treten Sie mit uns bitte für andere Konfigurationen in Verbindung
OM615-1V ↑1D↓WT/R-FC20 | 1ch Video Tx, Daten Rx, singlemode, einzelne Faser, 20Km, FC-Hafen 1ch RS232 |
OM615-1V ↑1D↓MT/R-FC5 | 1ch Video Tx, Daten Rx, einzelne Faser in mehreren Betriebsarten, 0.5Km, FC-Hafen 1ch RS232 |

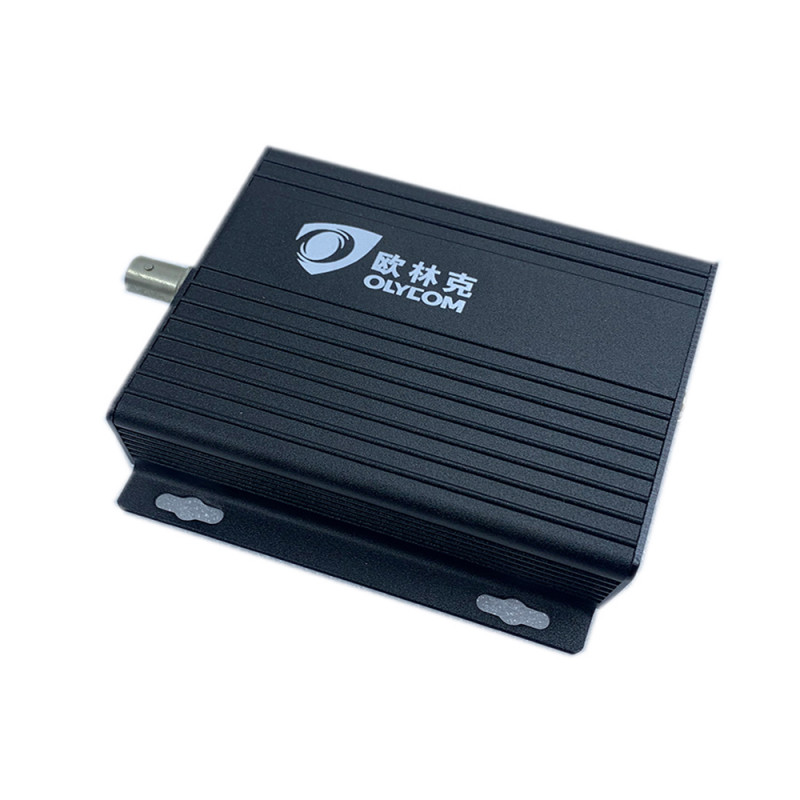

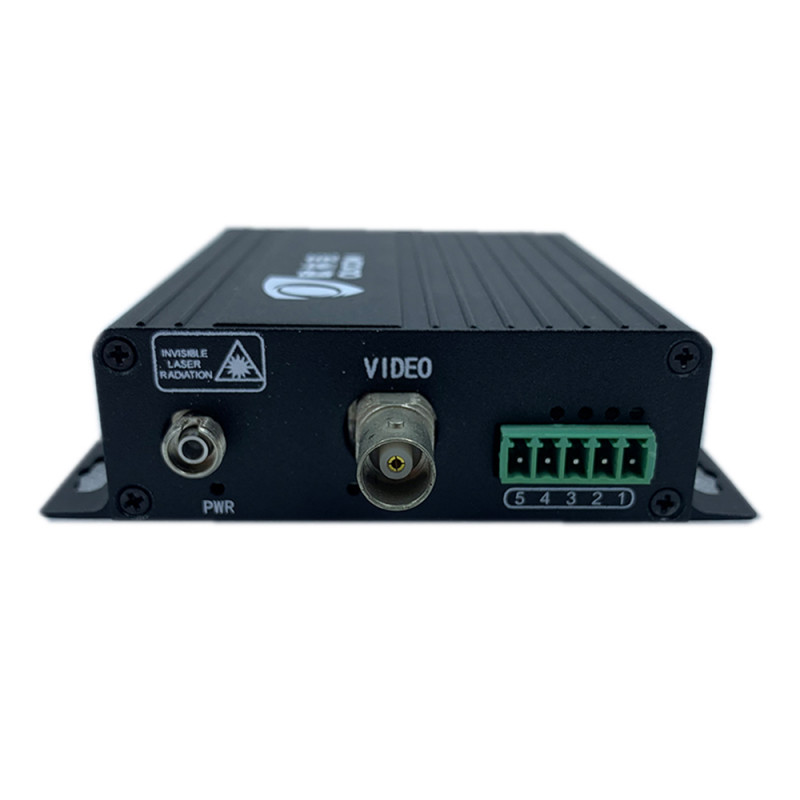

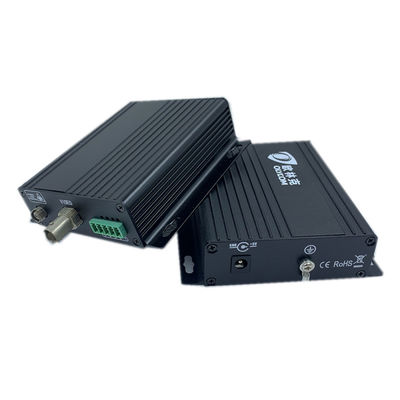

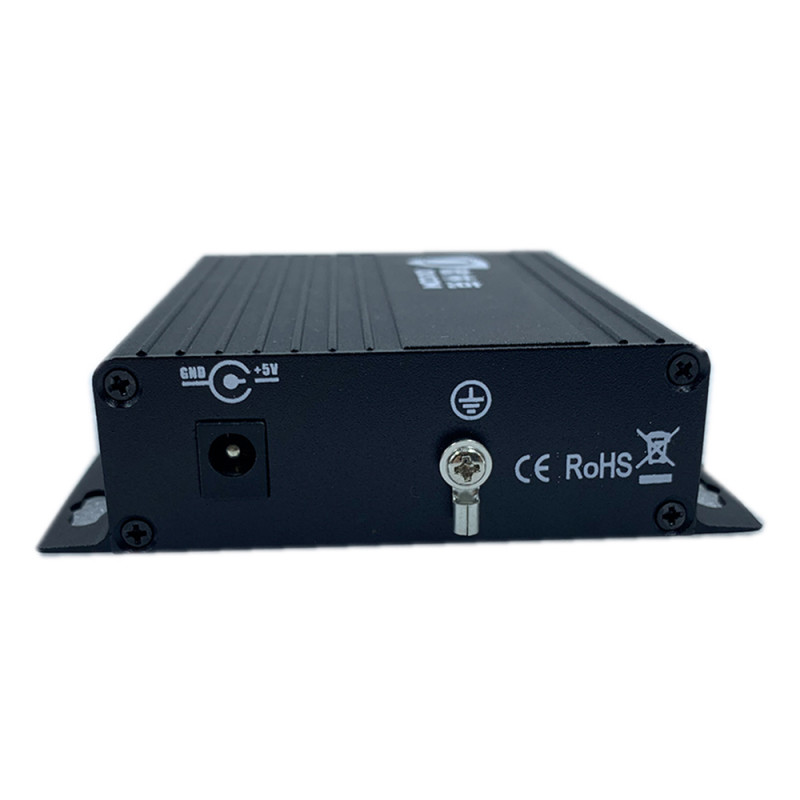

Produktimages
